安徽YBP-J-行车扁电缆YVFB-3*6
行车扁电缆YVFB-3*6主要用于是连接各种频繁移动式电气设备的铜芯橡皮绝缘橡皮护套软电缆，尤其适用于电动葫芦、行车及探伤设备，也可作自承式井道或倾斜式货架的安装。外护套根据不同的气候条件和使用场合，
产品描述
行车扁电缆YVFB-3*6主要用于是连接各种频繁移动式电气设备的铜芯橡皮绝缘橡皮护套软电缆，尤其适用于电动葫芦、行车及探伤设备，也可作自承式井道或倾斜式货架的安装。外护套根据不同的气候条件和使用场合，可专门定制，故此本产品亦可在露天使用。
行车扁电缆YVFB-3*6执行标准：GB/5023.6-1997
行车扁电缆YVFB-3*6产品性能：
电梯电缆导体的长期允许工作温度不超过70℃，敷设环境温度应不低于0℃
电梯电缆安装自由悬挂长度不超过35m，移动速度不超过1.6m/s 电缆敷设安装允许弯曲半径应不小于电缆小边的6倍

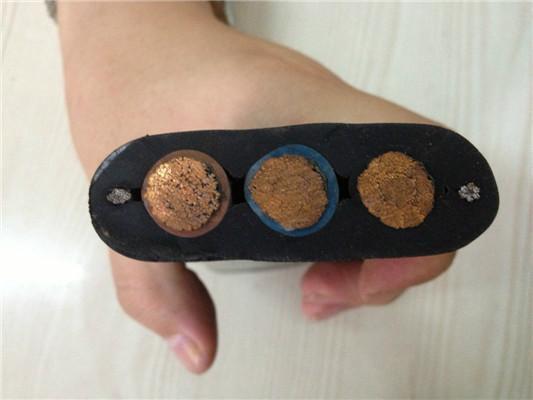

行车扁电缆YVFB-3*6基本结构：
导体材料：柔性铜丝精绞成束。
导体结构：符合DIN VDE0295 5/6类标准。
芯线绝缘：PVC混合料。
芯线标识：红黄绿黑。
外护套：特殊丁青料。
备注：可根据客户需要生产带钢丝，屏蔽或者视频线的电梯扁平电缆。
详细重量及外径查询
型号 | 芯数x截面 | 电缆外型尺寸 | 电缆参考重量 | |
高mm | 宽mm | |||
TVVB 一字排列 | 2X0.75 | 4.6 | 8.0 | 68.4 |
3X0.75 | 10.4 | 89.8 | ||
4X0.75 | 13.7 | 117.5 | ||
5X0.75 | 17.1 | 145.2 | ||
6X0.75 | 19.4 | 166.6 | ||
7X0.75 | 21.8 | 188.1 | ||
8X0.75 | 24.1 | 209.5 | ||
9X0.75 | 26.5 | 231.0 | ||
10X0.75 | 28.8 | 252.5 | ||
11X0.75 | 31.2 | 273.9 | ||
12X0.75 | 33.5 | 295.4 | ||
13X0.75 | 35.9 | 316.8 | ||
14X0.75 | 39.2 | 344.5 | ||
15X0.75 | 41.6 | 366.0 | ||
16X0.75 | 44.0 | 387.4 | ||
17X0.75 | 46.3 | 409.0 | ||
18X0.75 | 49.5 | 436.5 | ||
19X0.75 | 52.0 | 458.0 | ||
20X0.75 | 54.3 | 479.5 | ||
21X0.75 | 56.7 | 500.9 | ||
22X0.75 | 59.0 | 522.4 | ||
23X0.75 | 61.4 | 543.8 | ||
24X0.75 | 64.7 | 571.5 | ||
注：以上规格为常用型，可根据用户要求定制特殊规格 | ||||
型号 | 芯数x截面 | 电缆外型尺寸 | 电缆参考重量 | |
高mm | 宽mm | |||
TVVB 梅花排列 | 24X0.75 | 9.0 | 32 | 499 |
30X0.75 | 8.5 | 41 | 619 | |
36X0.75 | 9.0 | 44.5 | 733 | |
40X0.75 | 8.5 | 51.8 | 795 | |
42X0.75 | 9.0 | 50.6 | 839 | |
48X0.75 | 9.0 | 56.7 | 945 | |
54X0.75 | 9.0 | 63 | 1050 | |
60X0.75 | 9.0 | 69 | 1156 | |
66X0.75 | 9.0 | 75 | 1262 | |
注：以上规格为常用型，可根据用户要求定制特殊规格 | ||||
