聚四氟乙烯薄膜绕包安装线
1.1 概述
聚四氟乙烯薄膜绕包绝缘安装线采用PTFE薄膜作为绝缘,按照企业标准生产。该类产品具有极好的柔韧性,突出的耐高温性能 ,优良的化学性能 ,耐潮湿 、阻燃等优点。主要用于高温条件下电子设备 、仪器仪表线路 、飞机布线及其它电器装置的内部连接等。

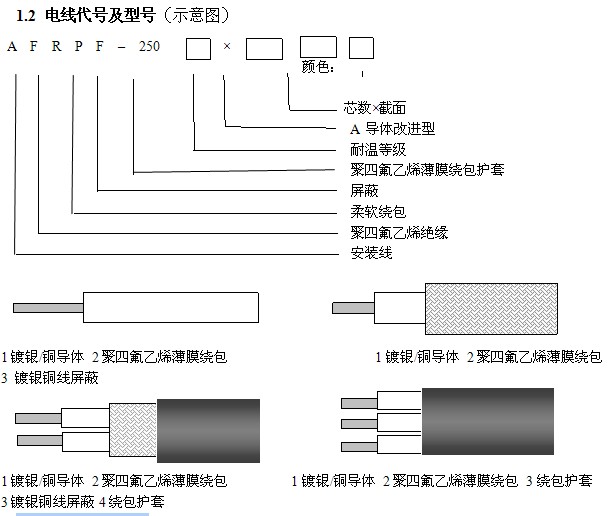

1.3 产品主要性能
1. 额定电压 :交流 220V
2.工作温度 :-65℃ ~ 200℃ -65℃ ~ 250℃(镀银导体)
3. 绝缘电阻 :成品电线在室温下应不小于100MΩ·km
4. 屏蔽编织密度应不小于80%,可以3米以上交货。
1.4 常用规格结构数据表(可根据用户特殊需要定做)
型号 | 芯数×截面 mm2 | 导体结构 股数/直径 mm | z.ui大直流电阻 Ω/km 20℃ | 绝缘z.ui薄厚度 mm | 电线外径 | 试验电压 kV |
AFR-250 AF-1 AFR-200 AF | 1×0.035 | 7/0.08 | 600 | 0.07 | 0.67 | 1.0 |
2×0.035 | 1.50 | |||||
3×0.035 | 1.70 | |||||
1×0.05 | 10/0.08 7/0.10 | 370 | 0.07 | 0.72 | ||
2×0.05 | 1.60 | |||||
3×0.05 | 1.80 | |||||
1×0.07 | 14/0.08 7/0.12 | 260 | 0.07 | 0.75 | ||
2×0.07 | 1.70 | |||||
3×0.07 | 2.00 | |||||
1×0.10 | 21/0.08 | 180 | 0.07 | 0.85 | ||
2×0.10 | 1.80 | |||||
3×0.10 | 2.10 | |||||
1×0.12 | 24/0.08 7/0.15 | 165 | 0.07 | 0.87 | ||
2×0.12 | 1.80 | |||||
3×0.12 | 2.10 | |||||
1×0.15 | 30/0.08 19/0.10 | 125 | 0.07 | 0.90 | ||
2×0.15 | 1.80 | |||||
3×0.15 | 2.20 | |||||
1×0.20 | 42/0.08 27/0.10 12/0.15 19/0.12 | 100 | 0.07 | 1.00 | ||
2×0.20 | 2.00 | |||||
3×0.20 | 2.20 | |||||
1×0.30 | 62/0.08 45/0.10 18/0.15 | 70 | 0.07 | 1.15 | ||
2×0.30 | 2.30 | |||||
3×0.30 | 2.60 | |||||
1× 0.35 | 75/0.08 45/0.10 19/0.16 | 60 | 0.07 | 1.20 | ||
2× 0.35 | 2.40 | |||||
3× 0.35 | 2.60 | |||||
1× 0.40 | 85/0.08 54/0.10 24/0.15 | 55 | 0.07 | 1.30 | ||
2× 0.40 | 2.70 | |||||
3× 0.40 | 3.00 | |||||
1× 0.50 | 105/0.08 66/0.10 29/0.15 19/0.18 | 42 | 0.07 | 1.40 | ||
2× 0.50 | 2.80 | |||||
3× 0.50 | 3.10 |
注:AF-1 同AFR-250, AF 同AFR-200(线芯为裸铜 ).
常用规格结构数据表(续)
型号 | 芯数×截面 mm2 | 导体结构 股数/直径 mm | z.ui大直流电阻 Ω/km 20℃ | 绝缘z.ui薄厚度 mm | 电线外径 | 试验电压 kV |
AFRP-250 AFP-1 AFRP-200 AFP | 1×0.035 | 7/0.08 | 600 | 0.07 | 1.10 | 0.8 |
2×0.035 | 1.90 | |||||
3×0.035 | 2.20 | |||||
1×0.05 | 10/0.08 7/0.10 | 370 | 0.07 | 1.20 | ||
2×0.05 | 2.10 | |||||
3×0.05 | 2.30 | |||||
1×0.07 | 14/0.08 7/0.12 | 260 | 0.07 | 1.30 | ||
2×0.07 | 2.20 | |||||
3×0.07 | 2.50 | |||||
1×0.10 | 21/0.08 | 180 | 0.07 | 1.40 | ||
2×0.10 | 2.30 | |||||
3×0.10 | 2.80 | |||||
1×0.12 | 24/0.08 7/0.15 | 165 | 0.07 | 1.45 | ||
2×0.12 | 2.40 | |||||
3×0.12 | 2.85 | |||||
1×0.15 | 30/0.08 19/0.10 | 125 | 0.07 | 1.55 | ||
2×0.15 | 2.50 | |||||
3×0.15 | 2.90 | |||||
1×0.20 | 42/0.08 27/0.10 12/0.15 19/0.12 | 100 | 0.07 | 1.75 | ||
2×0.20 | 3.10 | |||||
3×0.20 | 3.25 | |||||
1×0.30 | 62/0.08 45/0.10 18/0.15 | 70 | 0.07 | 1.80 | ||
2×0.30 | 3.20 | |||||
3×0.30 | 3.50 | |||||
1× 0.35 | 75/0.08 45/0.10 19/0.16 | 60 | 0.07 | 1.95 | ||
2× 0.35 | 3.40 | |||||
3× 0.35 | 3.70 | |||||
1× 0.40 | 85/0.08 54/0.10 24/0.15 | 55 | 0.07 | 2.00 | ||
2× 0.40 | 3.50 | |||||
3× 0.40 | 3.90 | |||||
1× 0.50 | 105/0.08 66/0.10 29/0.15 19/0.18 | 42 | 0.07 | 2.20 | ||
2× 0.50 | 3.90 | |||||
3× 0.50 | 4.30 |
注:AFP-1 同AFRP-250, AFP 同AFRP-200(线芯为裸铜),P1为镀锡铜线编织.
常用规格结构数据表(续)
型号 | 芯数×截面 mm2 | 导体结构 股数/直径 mm | z.ui大直流电阻 Ω/km 20℃ | 绝缘z.ui薄厚度 mm | 电线外径 | 试验电压 kV |
AFPF | 1×0.035 | 7/0.08 | 600 | 0.07 | 1.30 | 0.8 |
2×0.035 | 2.20 | |||||
3×0.035 | 2.50 | |||||
1×0.05 | 10/0.08 7/0.10 | 370 | 0.07 | 1.50 | ||
2×0.05 | 2.40 | |||||
3×0.05 | 2.60 | |||||
1×0.07 | 14/0.08 7/0.12 | 260 | 0.07 | 1.60 | ||
2×0.07 | 2.50 | |||||
3×0.07 | 2.80 | |||||
1×0.10 | 21/0.08 | 180 | 0.07 | 1.65 | ||
2×0.10 | 2.60 | |||||
3×0.10 | 3.10 | |||||
1×0.12 | 24/0.08 7/0.15 | 165 | 0.07 | 1.70 | ||
2×0.12 | 2.65 | |||||
3×0.12 | 3.15 | |||||
1×0.15 | 30/0.08 19/0.10 | 125 | 0.07 | 1.80 | ||
2×0.15 | 2.80 | |||||
3×0.15 | 3.20 | |||||
1×0.20 | 42/0.08 27/0.10 12/0.15 19/0.12 | 100 | 0.07 | 2.05 | ||
2×0.20 | 3.40 | |||||
3×0.20 | 3.55 | |||||
1×0.30 | 62/0.08 45/0.10 18/0.15 | 70 | 0.07 | 2.25 | ||
2×0.30 | 3.70 | |||||
3×0.30 | 3.90 | |||||
1× 0.35 | 75/0.08 45/0.10 19/0.16 | 60 | 0.07 | 2.35 | ||
2× 0.35 | 3.85 | |||||
3× 0.35 | 4.10 | |||||
1× 0.40 | 85/0.08 54/0.10 24/0.15 | 55 | 0.07 | 2.40 | ||
2× 0.40 | 3.95 | |||||
3× 0.40 | 4.30 | |||||
1× 0.50 | 105/0.08 66/0.10 29/0.15 19/0.18 | 42 | 0.07 | 2.60 | ||
2× 0.50 | 4.40 | |||||
3× 0.50 | 4.70 |
