安徽重型柔软抗拉电缆厂家
应用该电缆用于高机械负荷的移动设备的连接，可用于干燥和潮湿环境、室外和有爆炸危险的区域，特别适合煤矿、工业、采石场和建筑场地。标准VDE 0250 Part 812结构导体：DIN VDE 0295标

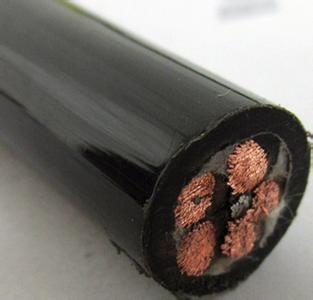

产品描述
应用
该电缆用于高机械负荷的移动设备的连接，可用于干燥和潮湿环境、室外和有爆炸危险的区域，特别适合煤矿、工业、采石场和建筑场地。
标准
VDE 0250 Part 812
结构
导体：DIN VDE 0295标准class 5柔软多股镀锡铜导体。
绝缘：Type 3GI3耐热EPR。
接地线：镀锡铜丝在线芯绝缘外螺旋分布（代码 .../3E）或在内外护套之间以同心方式排列（代码...kon）。
控制线：位于间隙中，薄膜绕包。
内护套：Type GM1橡胶。
外护套：Type 5GM5氯化橡胶， 耐磨耐撕裂、防油、阻燃。
www.6xv1830.com
尺寸和重量
芯数×标称截面积 | z.ui小外径 | z.ui大外径 | 标称重量 |
No. ×mm2 | mm | mm | kg/km |
3×2.5+3×2.5/3E | 15.0 | 18.0 | 410 |
3×4+3×4/3E | 19.0 | 22.0 | 500 |
3×6+3×6/3E | 18.0 | 21.0 | 660 |
3×10+3×10/3E | 22.0 | 26.0 | 950 |
3×16+3×16/3E | 28.0 | 32.0 | 1350 |
3×25+3×16/3E | 29.0 | 33.0 | 1800 |
3×50+3×25/3E | 40.0 | 44.0 | 3300 |
3×70+3×35/3E | 44.0 | 49.0 | 4360 |
3×95+3×50/3E | 52.0 | 57.0 | 5740 |
3×120+3×70/3E | 56.0 | 61.0 | 6870 |
3×150+3×70/3E | 62.0 | 68.0 | 8140 |
3×2.5+3×2.5/3E+3×1.5ST | 18.0 | 20.0 | 500 |
3×4+3×4/3E+3×1.5ST | 19.0 | 22.0 | 550 |
3×6+3×6/3E+3×1.5ST | 20.0 | 24.0 | 810 |
3×10+3×10/3E+3×2.5ST | 24.0 | 28.0 | 1150 |
3×16+3×16/3E+3×2.5ST | 28.0 | 32.0 | 1470 |
3×25+3×16/3E+3×2.5ST | 30.0 | 34.0 | 1960 |
3×35+3×16/3E+3×2.5ST | 34.0 | 38.0 | 2590 |
3×50+3×25/3E+3×2.5ST | 41.0 | 46.0 | 3560 |
3×70+3×35/3E+3×2.5ST | 44.0 | 49.0 | 4470 |
3×95+3×50/3E+3×2.5ST | 52.0 | 57.0 | 5850 |
3×120+3×70/3E+3×2.5ST | 51.0 | 56.0 | 6800 |
3×150+3×70/3E+3×2.5ST | 59.0 | 64.0 | 8100 |
3×2.5/2.5KON | 14.0 | 17.0 | 380 |
5×2.5/2.5KON | 18.0 | 21.0 | 560 |
5×4/4KON | 20.0 | 24.0 | 710 |
5×6/6KON | 20.0 | 24.0 | 910 |
10×1.5/1.5KON | 20.0 | 24.0 | 800 |
10×2.5/2.5KON | 26.0 | 29.0 | 1100 |
