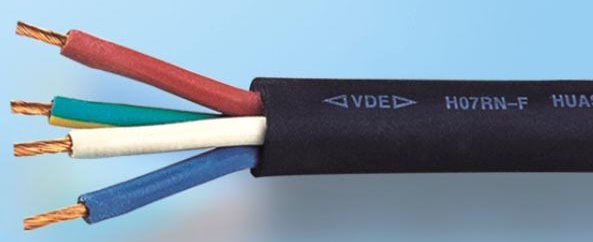

H07RN-F(H05RN-F)橡套软电缆
应用范围 : 交流额定电压450/750V及以下的电动工具和移动电器设备的电源连接，且能承受较大的机械外力作用。可用于干燥和潮湿的室内及室外，也适合固定安 装。该电缆主要作为尾缆用于为可移动备提供能量。加厚的橡胶电缆不仅性能提高，而且极易安装。PCP橡胶电缆同时还具有防油防燃的性能。
技术参数 : 额定电压: 450/750V
测试电压 : 2500V
工作温度: 长期工作温度不超过65℃
弯曲半径: 5-6倍电缆直径
相关标准 : 根据 DIN VDE 282-4，BS6500标准生产
H07RN-F 电缆结构 导体截面：1.0-300mm2 额定电压：450/750v |  |
线芯数×导体标称截面 n × mm² | 绝缘壁厚规定尺寸mm | 护套壁厚规定尺寸mm | 外径的平均值 | Reference weight kg/km | |
z.ui小尺寸 | z.ui大尺寸 | ||||
1 × 1.5 | 0.8 | 1.4 | 5.7 | 7.1 | 59.0 |
1 × 2.5 | 0.9 | 1.4 | 6.3 | 7.9 | 74.0 |
1 × 4 | 1.0 | 1.5 | 7.2 | 9.0 | 99.0 |
1 × 6 | 1.0 | 1.6 | 7.9 | 9.8 | 129.0 |
1 × 10 | 1.2 | 1.8 | 9.5 | 11.9 | 200.0 |
1 × 16 | 1.2 | 1.9 | 10.8 | 13.4 | 279.0 |
1 × 25 | 1.4 | 2.0 | 12.7 | 15.8 | 396.0 |
1 × 35 | 1.4 | 2.2 | 14.3 | 17.9 | 540.0 |
1 × 50 | 1.6 | 2.4 | 16.5 | 20.6 | 719.0 |
1 × 70 | 1.6 | 2.6 | 18.6 | 23.3 | 947.0 |
1 × 95 | 1.8 | 2.8 | 20.8 | 26.0 | 1.230.0 |
1 × 120 | 1.8 | 3.0 | 22.8 | 28.6 | 1.520.0 |
1 × 150 | 2.0 | 3.2 | 25.2 | 31.4 | 1.887.0 |
1 × 185 | 2.2 | 3.4 | 27.6 | 34.4 | 2.300.0 |
1 × 240 | 2.4 | 3.5 | 30.6 | 38.3 | 2.960.0 |
1 × 300 | 2.6 | 3.6 | 33.5 | 41.9 | 3.585.0 |
2 × 1 | 0.8 | 1.3 | 7.7 | 10.0 | 89.0 |
3 × 1 | 0.8 | 1.4 | 8.3 | 10.7 | 111.0 |
4 × 1 | 0.8 | 1.5 | 9.2 | 11.9 | 146.0 |
5 × 1 | 0.8 | 1.6 | 10.2 | 13.1 | 192.0 |
2 × 1.5 | 0.8 | 1.5 | 8.5 | 11.0 | 128.0 |
3 × 1.5 | 0.8 | 1.6 | 9.2 | 11.9 | 157.0 |
4 × 1.5 | 0.8 | 1.7 | 10.2 | 13.1 | 192.0 |
5 × 1.5 | 0.8 | 1.8 | 11.2 | 14.4 | 238.0 |
7 × 1.5 | 0.8 | 2.5 | 13.4 | 17.5 | 371.0 |
12 × 1.5 | 0.8 | 2.9 | 17.6 | 22.4 | 516.0 |
18 × 1.5 | 0.8 | 3.2 | 20.7 | 26.3 | 770.0 |
19 × 1.5 | 0.8 | 3.3 | 21.0 | 26.3 | 788.0 |
24 × 1.5 | 0.8 | 3.5 | 24.3 | 30.7 | 968.0 |
2 × 2.5 | 0.9 | 1.7 | 10.2 | 13.1 | 177.0 |
3 × 2.5 | 0.9 | 1.8 | 10.9 | 14.0 | 217.0 |
4 × 2.5 | 0.9 |
