耐高温500/800/1000℃电线电缆
用 途：本产品是冶金、热工、石油、化工、天然气、煤油等特殊环境中，需要防火性能的各种电气装置中所需用的电线电缆。
产品标准：GB12666.6-90 Q/321281 KLA2-2003.
产品特性：
工作电压、交流额定电压600V以下；长期允许使用温度1000℃以下。
敷设条件：固定敷设
相对温度：65%
可弯绕使用，外加火焰燃烧，无有害有毒气体。
型号及名称：
GN-1000-01-镍丝耐火电线电缆。
GN-800-02-镀镍铜丝耐火电线电缆。
GN-500-03-裸铜丝耐火电线电缆。

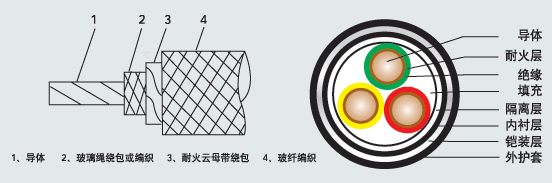

结构示意图
规格及参数
| 标称截面积 m㎡ | 导体结构 根数/单径 | 电线z.ui大外径mm | 成品参考重量≥㎏/㎞ |
| 0.5 | 4/0.41 | 2.9 | 14 |
| 1.0 | 7/0.41 | 3.1 | 28 |
| 1.5 | 11/0.41 | 3.5 | 26 |
| 2.0 | 15/0.41 | 3.7 | 32.5 |
| 2.5 | 19/0.41 | 4.0 | 36.4 |
| 4.0 | 19/0.50 | 4.4 | 51.5 |
| 6.0 | 29/0.50 | 5.1 | 74.7 |
| 10.0 | 49/0.50 | 6.2 | 111.6 |
| 16.0 | 84/0.50 | 7.3 | 178.9 |
