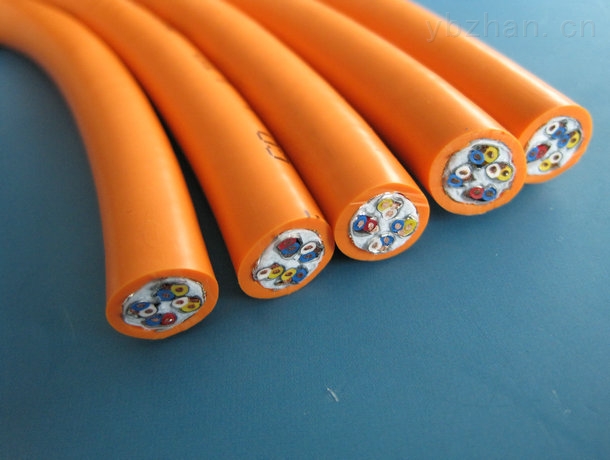

耐寒电缆耐低温电缆 KYFR KTVR TVR的详细描述
【详细说明】
耐寒电缆KYFR耐低温电缆是指电缆在使用过程中在严寒地区使用电缆的柔软度和使用性能都不会发生变化。耐低温电缆分-15度 -40度 -60度 -200度 使用，前几个一般是分地区的使用户外环境。-200度 一般是在特定场合使用 例如氮气池液态天然气等。
耐寒电缆KYFR低温电缆根据使用环境的不同，所采用的生产工艺和护套材质不同。固定安装的低温电缆一般是特定的低温电缆料，通常能保持-40度，移动安 装的低温电缆不但对低温有很高的要求 对电缆的耐磨抗拉性 柔韧性也要求很高。抗撕裂程度都有一定的要求，超低温电缆就是特定环境下的 使用电缆保持正常的信号传输，那对电缆的结构护套材质 芯线 等都要经过特殊处理来满足-200度的 要求。
KYFR耐寒电缆 产品执行标准：Q/HHTZH007.2 ，阻燃试验执行GB12666-90标准
应用领域：本产品适用于交流额定电压450/750V及以下移动用电器仪表连接线或信号传输，电缆具有耐寒、防油、抗拉、耐撕裂、柔软等特性，适合冶金、电力、机械、港口等行业具有移动等特殊要求场合使用。
KYFR耐寒电缆 电缆结构：
1、导体材质：铜芯软导体
2、绝缘材料：丁青复合物绝缘
3、线芯数 10
4、导体股数 48
5、每股直径 0.20mm
6、线芯标称截面积1.5mm
7、电缆近似外径 19.5mm
KYFR耐寒电缆 详细参数
1．交流额定电压：U0/U 450/750Vz.ui高工作温度：70℃（阻燃型为105℃）
2．z.ui低环境温度：固定敷设-40℃，非固定敷设-15℃
3．电缆安装敷设温度应不低于-20℃。
4．成品电缆导体直流电阻（符合GB3956规定）参照附录A表3。
5．20℃时绝缘电阻不小于50MΩ/KM
6．成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
7．电缆外径查询
线芯*标称截面（mm2） | 导体结构 （根数) mm | 电缆z.ui大外径（mm） | 参考重量（kg/km） | ||
KYFR | KYFRP | KYFR | KYFRP | ||
2*0.75 | 24*0.20 | 7.0 | 8.2 | 83 | 123 |
2*1.0 | 32*0.20 | 8.0 | 9.1 | 92 | 137 |
2*1.5 | 48*0.20 | 9.2 | 10.5 | 124 | 174 |
2*2.5 | 51*0.25 | 10.5 | 11.8 | 166 | 220 |
3*0.75 | 24*0.20 | 8.5 | 9.8 | 103 | 143 |
3*1.0 | 32*0.20 | 9.0 | 10.2 | 110 | 152 |
3*1.5 | 48*0.20 | 9.5 | 10.7 | 136 | 177 |
3*2.5 | 51*0.25 | 12.5 | 13.8 | 190 | 243 |
4*0.75 | 24*0.20 | 9.0 | 10.2 | 120 | 160 |
4*1.0 | 32*0.20 | 9.3 | 10.9 | 130 | 173 |
4*1.5 | 48*0.20 | 11.0 | 12.5 | 161 | 205 |
4*2.5 | 51*0.25 | 13.5 | 14.9 | 230 | 270 |
5*0.75 | 24*0.20 | 10.0 | 11.5 | 128 | 168 |
5*1.0 | 32*0.20 | 11.0 | 12.5 | 150 | 220 |
5*1.5 | 48*0.20 | 12.0 | 13.5 | 200 | 270 |
5*2.5 | 51*0.25 | 14.0 | 15.2 | 300 | 390 |
7*0.75 | 24*0.20 | 10.5 | 11.5 | 151 | 221 |
7*1.0 | 32*0.20 | 12.5 | 14.2 | 172 | 241 |
7*1.5 | 48*0.20 | 13.0 | 14.6 | 240 | 298 |
7*2.5 | 51*0.25 | 15.5 | 16.5 | 360 | 380 |
8*0.75 | 24*0.20 | 13.5 | 14.5 | 175 | 234 |
8*1.0 | 32*0.20 | 14.0 | 15.2 | 200 | 233 |
8*1.5 | 48*0.20 | 15.0 | 16.6 | 288 | 291 |
8*2.5 | 51*0.25 | 16.0 | 17.2 | 420 | 580 |
10*0.75 | 24*0.20 | 14.1 | 15.4 | 220 | 320 |
10*1.0 | 32*0.20 | 15.0 | 16.0 | 270 | 394 |
10*1.5 | 48*0.20 | 17.1 | 18.1 | 355 | 480 |
10*2.5 | 51*0.25 | 19.0 | 20.1 | 520 | 650 |
12*0.75 | 24*0.20 | 13.0 | 14.5 | 255 | 365 |
12*1.0 | 32*0.20 | 14.2 | 15.4 | 297 | 397 |
12*1.5 | 48*0.20 | 16.0 | 17.2 | 382 | 520 |
12*2.5 | 51*0.25 | 20.0 | 21.5 | 597 | 690 |
14*0.75 | 24*0.20 | 17.0 | 18.0 | 290 | 390 |
14*1.0 | 32*0.20 | 17.6 | 19.0 | 341 | 470 |
14*1.5 | 48*0.20 | 19.0 | 20.0 | 460 | 580 |
14*2.5 | 51*0.25 | 21.0 | 22.0 | 590 | 790 |
19*0.75 | 24*0.20 | 15.8 | 16.8 | 350 | 480 |
19*1.0 | 32*0.20 | 17.0 | 18.0 | 420 | 550 |
19*1.5 | 48*0.20 | 20.0 | 21.0 | 540 | 660 |
19*2.5 | 51*0.25 | 23.0 | 24.2 | 855 | 1073 |
