机车数字信号线铁路数字信号电缆
产品标准:TB/T 2476-93
一、产品特点及用途
本产品在满足TB/T 2476-1993《铁路信号电缆》指标的基础上，综合电气性能进一步优化，其中交流额定电压提高了1.5倍，导电线芯绝缘电阻提高两倍，工作电容下降40%，降低了传输衰耗，提高了电缆的安全可靠性。增加了传输衰减、阻抗、串音等项通信传输指标，具有传输模拟信号（1MHz）、数字信号（2M bit/s）、及交流750V或直流1100V电力的功能。
本产品适用于铁路信号中ZPW-2000A无绝缘轨道电路自动闭塞系统，可满足10km传输距离要求。用于列控自动装置和超速防护系统地面设备，微机联锁、微机监测系统、大功率电动转辙机等有关信号设备和控制装置之间传输控制信息、监测信息和电能。可做为DMIS基层信息，业务电话和区域通信的传输通道，并可替代“铁路信号电缆（PTY缆）”用于其它制式的信号系统中。
铁路数字信号电缆除基本型外还有阻燃型、防白蚁型、耐寒型、高屏蔽型等用于特殊环境的产品。 二、产品使用特性
1、电缆导体长期工作温度不超过70℃；
2、电缆使用环境温度为-40℃～60℃；
3、电缆敷设时的环境温度应不低于-10℃；
4、电缆敷设时的弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。
三、型号、名称、适用范围、敷设条件及规格（基本型）
| 型号 | 名称 | 简称 | 适用范围、敷设范围 | 规格 |
| SPTYW03 | 铜芯皮－泡－皮物理发泡聚乙烃绝缘、聚乙烯外护套铁路数字信号电缆 | 塑料护套非铠装铁路数字信号电缆 | 适用于非电气化铁路。敷设在室内电缆架或室外电缆槽、管中。 | 4芯（1×4）×1.0 6芯（3×2）×1.0 8芯（2×4）×1.0 9芯（2×4＋1）×1.0 12芯（3×4）×1.0 14芯（3×4+2）×1.0 16芯（4×4）×1.0 19芯（4×4＋3）×1.0 21芯（5×4＋1）×1.0 24芯（6×4）×1.0 28芯（7×4）×1.0 30芯（7×4＋2）×1.0 33芯（7×4＋5）×1.0 37芯（7×4＋3×2＋3）×1.0 42芯（7×4＋4×2＋6）×1.0 44芯（7×4＋3×2＋8）×1.0 48芯（12×4）×1.0 52芯（12×4＋4）×1.0 56芯（14×4）×1.0 61芯（14×4＋5）×1.0 |
| SPTYW23 | 铜芯皮－泡－皮物理发泡聚乙烃绝缘、双钢带铠装、聚乙烯外护套铁路数字信号电缆 | 塑料护套铠装铁路数字信号电缆 | 适用于非电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。 | |
| SPTYWA23 | 铜芯皮－泡－皮物理发泡聚乙烃绝缘、综合护层、双钢带铠装、聚乙烯外护套铁路数字信号电缆 | 综合护套铁路数字信号电缆 | 电缆的理想屏蔽系数不大于0.8，适用于一般电场干扰的电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。 | |
| SPTYWL23 | 铜芯皮－泡－皮物理发泡聚乙烃绝缘、铝护套、双钢带铠装、聚乙烯外护套铁路数字信号电缆 | 铝护套铠装铁路数字信号电缆 | 电缆的理想屏蔽系数不大于0.2，适用于有强电场干扰的电气化铁路。敷设在土壤、电缆槽、管中，能承受较大的机械外力。 |
四、型号、代号含义说明
| 型号、代号 | 含义 | 型号、代号 | 含义 | |
| SPT | 铁路数字信号电缆 | 23 | 双钢带铠装聚乙烯外护套 | |
| YW | 皮-泡-皮物理发泡聚烯烃绝缘 | H | 耐寒型 | |
| L | 铝护套 | DWZR | 低烟无卤阻燃 | |
| A | 综合护套 | —FBY | 防白蚁型 | |
| 03 | 非铠装聚乙烯外护套 | —GP | 高屏蔽型 |
五、主要电气性能指标
| 序号 | 项目 | 指标 | 单位 | 试验方法 | 换算公式 | ||||||
| 1 | 直流电阻20℃ 每根导体直流电阻 | ≤22.5±1.0 | Ω/km | GB/T 3048.4 | L/1000 | ||||||
| 工作线对导体电阻不平衡a | ≤1 | % | ----- | ||||||||
| 2 | 绝缘电阻DC500V20℃ 每根绝缘线芯对其它绝缘线芯接屏蔽及金属套 | ≥10000 | MΩ·km | GB/T 3048.6 | 1000/L | ||||||
| 3 | 绝缘介质强度50Hz2min 线芯间 所有线芯连在一起（或每根线芯）对屏蔽与金属套 | ≥1000 ≥2000 | V | GB/T 3048.8 | ------ | ||||||
| 4 | 电容 四线组工作电容 对线组工作电容 每根绝缘线芯对连接到地的其它绝缘线芯间电容 | 28±3 35±4 ≤70 | nF/km | GB/T 5441.2 | L/1000 | ||||||
| 5 | 电容耦合系数 k1平均值 z.ui大值 k9～k12平均值 z.ui大值 四芯电缆k1指标为z.ui大值 | ≤81 330 ≤119 230 | pF/km | GB/T 5441.3 | （L/1000）1/2 L/1000 L/1000 （L/1000）1/2 L/1000 | ||||||
| 6 | 对外来地电容不平衡 ea1、ea2平均值 z.ui大值 四芯电缆ea1、ea2指标为z.ui大值 允许有10%盘数的e1、e2≤1294 pF/km | ≤330 800 | pF/km | GB/T 5441.3 | L/1000 | ||||||
| 7 | 150kHz回路间近端串音衰减 组内 组间 | ≥51 ≥55 | dB/km | GB/T 5441.6 | -10Lg（L/1000） | ||||||
| 1000KHz回路间近端串音衰减b 组内 组间 | ≥37 ≥42 | 表1 dB（300m以上） | 表2 GB/T 5441.6 | — | |||||||
序号 | 项目 | 指标 | 单位 | 试验方法 | 换算公式 | ||||||
| 8 | 回路间远端串音防卫度 150kHz组内 组间 1000kHz组内 组间 | ≥52 ≥62 ≥39 ≥49 | dB/km | GB/T 5441.6 | -10Lg（L/1000） | ||||||
| 9 | 特性阻抗c20℃ 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz 150kHz 1000kHz | 675±68 550±33 396±24 367±22 343±21 325±20 163±17 155±16 | W | GB/T 5441.7 | ------ | ||||||
| 10 | 线对衰减d20℃ 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz 150kHz 1000kHz | ≤0.45 ≤0.55 ≤0.70 ≤0.75 ≤0.80 ≤0.83 ≤3.5 ≤9.0 | dB/km | GB/T 5441.7 | L/1000 | ||||||
| 11 | 相角 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz | -43±4.3 -42±4.2 -39±3.9 -38±3.8 -37±3.7 -36±3.6 | （°） | GB/T 5441.7 | ------ | ||||||
| 12 | 理想屏蔽系数： 铠装铝护套数字信号电缆 高屏蔽铝护套数字信号电缆 综合护套数字信号电缆 高屏蔽综合护套数字信号电缆 9芯及以下电缆金属护套上的感应电压: 50V～200V/km（50Hz） 12芯以上电缆金属护套上的感应电压: 35V～200V/km（50Hz） | ≤0.2 ≤0.1 ≤0.8 ≤0.5 | GB/T 5441.9 | ------ | |||||||
a导体电阻不平衡，即工作线对两根导体的电阻之差与其电阻之和的比值。 b当长度小于300m时，近端串音换算公式为-10lg{〔1-10-(α×L/5)〕/ 〔1-10-(α×0.3/5)〕},式中，α为线对衰减， db/ km c20℃时的特性阻抗温度系数在0.55kHz～2.6kHz时为0.002 1/℃。 d20℃时的衰减温度系数为0.002 1/℃。
六、用于特殊环境的铁路数字信号电缆说明
| 型号 | 名称 | 试验标准 | 通过检测和型式试验 | 特点、适用范围 |
| DWZR-SPTYWL23 DWZR-SPTYWA23 | 低烟无卤阻燃型铁路数字信号电缆 | GB/T 18380.1 ～18380.3-2001 | 国家防火建筑材料质量监督检验中心 | 低烟无卤、环保无公害型。信号控制室内、地铁、轻轨 |
| SPTYWL23-FBY SPTYWA23-FBY | 防白蚁型铁路数字信号电缆 | GB/T 2951.38-1986 | 中科院上海昆虫研究所 | 环保型无毒害防白蚁 热带或湿热带等蚁害地区 |
| SPTYWLH23 SPTYWAH23 | 耐寒型铁路数字信号电缆 | GB/T 2951.4-1997 Q/TL 101-2001 | 铁道部产品质量监督检验中心 | 严寒地区 |
| SPTYWL23-GP | 高屏蔽型铁路数字信号电缆 | GB/T 5441.9-1985 | 铁道部产品质量监督检验中心 | 屏蔽系数0.1以下防止强电干扰的电气集中、轨道电路等信号系统 |
七、产品交货长度
1、通常1000m以上长度的电缆不少于交货总数的50%，500m以下长度的电缆不超过交货总数的5%。
2、电缆长度计量误差±0.5%
3、根据双方协议，允许以任意长度交货。
八、产品标记、出厂包装、运输及贮存说明
1、标志
在电缆外护套上印有如下标记：制造工厂名称或工厂代号；型号、规格、、相邻间隔为1m的长度标志。
在电缆盘上应标明有如下标识：制造厂名称；电缆型号、规格；长度 m；毛重 kg；出厂编号；制造日期年月；敷设时电缆盘旋转方向的箭头以及附有产品合格证。
2、出厂包装
（1）电缆两端头使用带胶热缩套管密封。电缆分层整齐卷绕在电缆交货盘上，外包专用塑料和竹笆。电缆盘符合JB/T 8137规定。
（2）电缆“A”端一般在卷绕的z.ui外层，当B端在卷绕z.ui外层时，电缆盘上注明“外B”字样。
可按供需双方协商的条件另外确定包装形式。
3、运输、贮存
电缆盘应直立摆放，严禁电缆盘平放，严禁电缆受到碰撞或造成机械损伤。须防止电缆头受潮或进水。
九、产品订货举例
1、铝护套铠装数字信号电缆 37芯： SPTYWL23-37C
2、低烟无卤阻燃综合护套铠装数字信号电缆 24芯：DWZR-SPTYWA23-24C

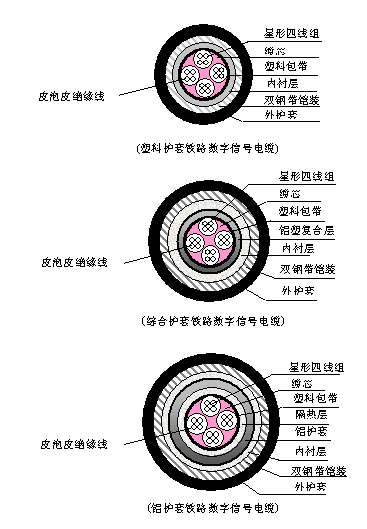

十、产品截面结构示意图
