一、硅橡胶扁电缆产品特点：
硅橡胶扁电缆使用于工作电压450/750V级以下，环境温度-40~70℃的起重、运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等。
硅橡胶扁电缆绝缘和护套等采用硅橡胶材料。来提高电缆柔软特性及防腐耐寒等性能。可按顾客需要，在线芯两侧增加钢丝绳或其他承力元件。
硅橡胶扁电缆主要用于发电、冶金、化工、港口、及矿山等恶劣环境作为移动电器设备之间的电器连接。
硅橡胶扁电缆产品执行标准：
额定电压：0.6/1kV
工作温度：-60～＋180℃
二、硅橡胶扁电缆产品概述：
硅橡胶扁电缆采用硅橡胶作绝缘或护套材料，由于硅橡胶本身具有耐高温、耐寒、柔软、耐磨、防腐等特性，因此该电缆高温环境下电气性能稳定，抗老化性能好，使用寿命长，适合于交流1KV及以下具有抗拉、耐热、防腐等特殊要求的行车、台车、传输机械等移动设备和电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、化工、船舶、港口等行业。

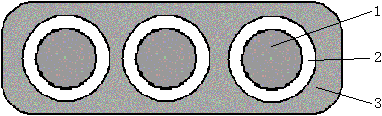

三、结构示意图：
YGCB
| 1、多股镀锡软铜丝或软铜丝导体 |
2、丁晴聚氯乙烯绝缘 | |
3、硅橡胶护套 |
YGCB-YVFR
| 1、多股镀锡软铜丝或软铜丝导体 |
2、丁晴聚氯乙烯绝缘 | |
3、硅橡胶护套 |
YGCB-HF46R
| 1、多股镀锡软铜丝或软铜丝导体 |
2、F46绝缘 | |
3、硅橡胶护套 |
注：
具体规格可根据客户需要生产，若长距离悬空或其他原因承受较大的拉力，可在其间加入加强钢丝，在电缆型号后加入－nT（n表示钢丝的根数，根据电缆的宽度决定）。
四、硅橡胶扁电缆规格型号：
YGCB YGGB YGZB
表1
型号 | 额定电压（U0/U）（V） | 芯数 | 标称截面（mm²) |
YGZB、YGVFZB | 450/750 | 2、3、4、5、7、 | 0.75-2.5 |
YGCB、YGVFCB、YFGCB | 600/1000 | 2、3、4、5 | 4-240 |
表2
型号 | 额定电压 | 名称 |
YGZB | 450/750 | 中型硅橡胶绝缘高温、防腐、耐油扁平电缆 |
YGVFZB | 450/750 | 中型硅橡胶绝缘丁晴护套高温、防腐、耐油扁平电缆 |
YGCB | 600/1000 | 重型硅橡胶绝缘高温、防腐、耐油扁平电缆 |
YGVFCB | 600/1000 | 重型硅橡胶绝缘丁晴护套高温、防腐、耐油扁平电缆 |
YFGCB | 600/1000 | 重型氟塑料绝缘硅橡胶绝缘高温、防腐、耐油扁平电缆 |
五、硅橡胶扁电缆技术数据：
电缆结构参数:
序号 | 芯数×标称截面（mm²) | 根数/直径（mm) | 电缆z.ui大外径（mm) | 计算重量(kg/Km) | ||||
YGZB | YGCB | YGCB | YGZB | YGCB | YGCB | |||
1 | 2×0.75 | 24/0.20 | 4.7×7.1 | - | - | 59 | - | - |
2 | 2×1.0 | 32/0.20 | 4.9×7.5 | - | - | 70 | - | - |
3 | 2×1.5 | 30/0.25 | 5.4×8.3 | - | - | 89 | - | - |
4 | 2×2.5 | 49/0.25 | 6.3×9.9 | - | - | 126 | - | - |
5 | 3×0.75 | 24/0.20 | 4.7×9.4 | - | - | 74 | - | - |
6 | 3×1.0 | 32/0.20 | 4.9×10.0 | - | - | 89 | - | - |
7 | 3×1.5 | 30/0.25 | 5.6×11.5 | - | - | 120 | - | - |
8 | 3×2.5 | 49/0.25 | 6.5×13.8 | - | - | 171 | - | - |
9 | 4×0.75 | 24/0.20 | 4.7×11.8 | - | - | 91 | - | - |
10 | 4×1.0 | 32/0.20 | 4.9×12.6 | - | - | 110 | - | - |
11 | 4×1.5 | 30/0.25 | 5.6×14.5 | - | - | 149 | - | - |
12 | 4×2.5 | 49/0.25 | 6.5×17.4 | - | - | 219 | - | - |
13 | 5×0.75 | 24/0.20 | 4.9×14.3 | - | - | 113 | - | - |
14 | 5×1.0 | 32/0.20 | 5.1×14.3 | - | - | 138 | - | - |
15 | 5×1.5 | 30/0.25 | 6.0×17.9 | - | - | 191 | - | - |
16 | 5×2.5 | 49/0.25 | 6.7×12.3 | - | - | 269 | - | - |
