简要说明:扁平软电缆是专为电缆频繁弯曲场合设计制造的，如起重机械、行车等，电缆弯曲时不打结，折叠整齐。YB、YBF、YBZ三大类产品满足各种场合的需要。
详细介绍:
1、交流额定电压：Uo/U=450V/750V
Uo任一主导体和地之间电压有效值
U任二相导体之间有效值
2、使用电压： 交流系统：<1.1额定电压
直流系统：<1.5额定电压
3、线芯长期工作温度：≤65℃
4、产品标准： Q/32028AQ001-91
二、 产品名称、用途
型号 名称 允许温升 适用范围 YB 天然丁苯绝缘和护套扁平软电缆 70°C 室内无油污场所 YBF 天然丁苯绝缘和氯丁护套扁平软电缆 70°C 室外及有油污场所
电缆具有不延燃性 型号 名称 主要用途 YB 移动扁形橡套电缆 作室内起重运输
机械电源线 YBF 非延燃性移动扁平形
橡套电缆 适用于户外接触油污场合具有耐气候性和非延燃性 YBZ 阻燃性扁形橡套电缆 同YBF具有阻燃性 型号 截面mm² 芯数 YB 1.5-2.5 3、4、5、7、8、10、12 YBF 4-6 3、4、5 YBZ 25-70 3、4

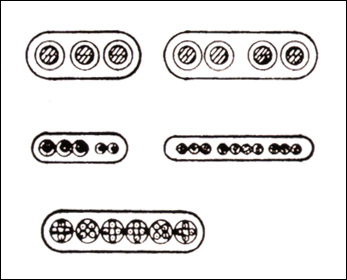

三、 产品截面示意图
四、 技术参数
规格 导体结构 电缆参考数据 20°Cz.ui小绝缘电阻MΩ 外径上限（宽度×厚度） 近似重量 20°Cz.ui大直流电阻 芯数×截面积mm² 根数、直径mm YB YBF YBZ
mm YB YBF YBZ
Kg/Km 不镀锡
Ω/KM 镀锡
Ω/KM YB YBF YBZ 3×4 56/0.30 19.6×8.9 285 4.95 5.09 50 400 3×6 84/0.30 22.0×9.9 380 3.30 3.39 3×10 84/0.40 27.5×12.0 615 1.91 1.95 3×16 126/0.40 31.1×13.3 830 1.21 1.24 3×25 196/0.40 38.3×15.8 1230 0.78 0.795 3×35 276/0.40 42.8×17.6 1605 1.554 0.565 40 300 3×50 396/0.40 49.2×20.0 2205 0.386 0.393 3×70 360/0.50 55.6×22.5 2965 0.272 0.277 3×4+2×1 56/0.30+32/0.20 8.5×25 427 4.95 5.0 50 400 3×6+2×1 84/0.30+30/0.20 12×30 590 3.30 3.34 50 400 3×6+2×1.5 84/0.30+30/0.25 12×30 600 3.30 3.38 50 400 6×2.5+3×1.5 49/0.25+30/0.25 15×35 900 7.98 8.05 50 400 3×4+4×2.5 56/0.30+49/0.25 9×32 520 4.95 5.03 50 400 3×25+1×10 196/0.40+84/0.40 18×53 1800 0.78 0.81 50 400 3×16+1×6 126/0.40+84/0.30 15×43 1200 1.21 1.27 50 400 3×35+1×10 276/0.40+84/0.40 21×61 2500 0.554 0.56 40 300 3×50+1×10 396/0.40+84/0.40 24×65 3200 0.386 0.392 40 300 4×2.5 49/0.25 22.5×8.2 285 7.98 8.21 50 400 4×4 56/0.30 26.2×9.1 395 4.95 5.09 4×6 84/0.30 29.2×9.9 505 3.30 3.39 4×10 84/0.40 36.5×12.0 835 1.91 1.95 4×25 196/0.40 51.1×15.8 1665 0.780 0.795 4×35 276/0.40 57.0×17.6 2170 0.554 0.565 40 300 7×2.5 49/0.25 37.2×8.2 490 7.98 8.21 50 300 8×1.5 30/0.25 33.4×7.0 380 13.3 13.7 8×2.5 49/0.25 41.6×8.2 555 7.98 8.21 10×1.5 30/0.25 40.3×7.0 465 13.3 13.7 50 400 10×2.5 49/0.25 50.4×8.2 680 7.98 8.21 12×1.5 30/0.25 48.3×7.0 565 13.3 13.7 12×2.5 49/0.25 60.5×8.2 820 7.98 8.21
