补偿导线/电缆详细说明
一、执行标准
本产品执行GB/T4989(IEC584-3)标准
阻燃特性符合GB/T18380.3(IEC60332-3)规定
二、产品特点及用途
热电偶用补偿导线,电缆的作用是用来延伸热电偶的冷端,与测温仪连接构成测温系统。产品具有优良的防潮、耐磨、阻燃性能。
三、使用特性
1、使用温度:耐热级:180℃,普通级:70℃和105℃
2、z.ui低环境温度:
聚氯乙烯绝缘聚氯乙烯护套
固定敷设:-40℃,非固定敷设:-15℃
氟聚合物绝缘氟聚合物护套:
固定敷设:-60℃,非固定敷设:-20℃
硅橡胶绝缘硅橡胶护套:
固定敷设:-60℃,非固定敷设:-20℃
3、电缆安装敷设温度: 电缆安装敷设温度应不低于-25℃
4、允许弯曲半径:铜带屏蔽缠绕电缆不低于电缆外径的16倍,其余电缆不低于电缆外径的10倍
四、补偿电缆型号及名称
| 型号 | 产品名称 |
| KX-VV | 铜芯聚氯乙烯绝缘聚氯乙烯护套K分度号热电偶用补偿电缆 |
| ZR-KX-VV | 阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套K分度号热电偶用补偿电缆 |
| KX-VPVP | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织分屏,总屏,K分度号热电偶用补偿电缆 |
| ZR-KX-VPVP | 阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织分屏,总屏,K分度号热电偶用补偿电缆 |
| KX-VP2VP2 | 铜芯聚氯乙烯绝缘聚氯乙烯护套铜带带绕包分屏,总屏,K分度号热电偶用补偿电缆 |
| ZR-KX-VP2VP2 | 阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套铜带带绕包分屏,总屏,K分度号热电偶用补偿电缆 |
| KX-FF | 铜芯氟聚合物绝缘氟聚合物护套,K分度号热电偶用补偿电缆 |
| ZR-KX-FF | 阻燃铜芯氟聚合物绝缘氟聚合物护套,K分度号热电偶用补偿电缆 |
| KX-FPFP | 铜芯氟聚合物绝缘氟聚合物护套铜丝编织分屏,总屏,K分度号热电偶用补偿电缆 |
| ZR-KX-FPFP | 阻燃铜芯氟聚合物绝缘氟聚合物护套铜丝编织分屏,总屏,K分度号热电偶用补偿电缆 |
| KX-FP2FP2 | 铜芯氟聚合物绝缘氟聚合物护套铜带带绕包分屏,总屏,K分度号热电偶用补偿电缆 |
| ZR- KX-FP2FP2 | 阻燃铜芯氟聚合物绝缘氟聚合物护套铜带带绕包分屏,总屏,K分度号热电偶用补偿电缆 |
| KX-GG | 铜芯硅橡胶绝缘硅橡胶护套，K分度号热电偶用补偿电缆 |
| KX-GPGP | 铜芯硅橡胶绝缘硅橡胶护套铜丝编织分屏,总屏，K分度号热电偶用补偿电缆 |
| KX-GP2GP2 | 铜芯硅橡胶绝缘硅橡胶护套铜带带绕包分屏,总屏，K分度号热电偶用补偿电缆 |
注：上述型号仅列出KX,其它型号SC ,NC ,NX ,KC,ZX,JX,TX,只需改变型号的y.i项。

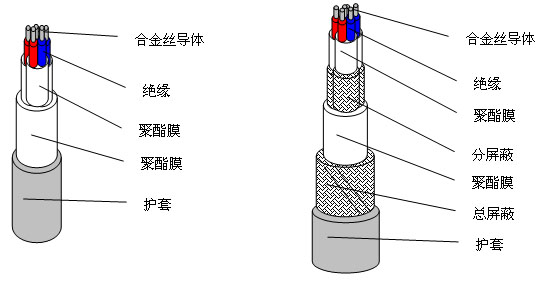

结构示意图
结构尺寸
| VV型及阻燃VV型 | ||||||
| 芯数及截面积 | 导体结构 | 绝缘厚度 | 护套厚度 | 电缆标称外径 | ||
| 根数/直径 | ||||||
| 实芯 | 绞线 | 实芯 | 绞线 | |||
| 1×2×0.75 | 1/0.97 | 7/0.37 | 0.6 | 1 | 6.8 | 7.1 |
| 2×2×0.75 | 1/0.97 | 7/0.37 | 0.6 | 1.5 | 11.7 | 12.3 |
| 3×2×0.75 | 1/0.97 | 7/0.37 | 0.6 | 1.5 | 12.4 | 13 |
| 4×2×0.75 | 1/0.97 | 7/0.37 | 0.6 | 1.5 | 13.5 | 14.1 |
| 5×2×0.75 | 1/0.97 | 7/0.37 | 0.6 | 1.8 | 15.2 | 16 |
| 6×2×0.75 | 1/0.97 | 7/0.37 | 0.6 | 1.8 | 16.5 | 17.3 |
| 7×2×0.75 | 1/0.97 | 7/0.37 | 0.6 | 1.8 | 16.5 | 17.3 |
| 10×2×0.75 | 1/0.97 | 7/0.37 | 0.6 | 1.8 | 20.6 | 21.7 |
| 12×2×0.75 | 1/0.97 | 7/0.37 | 0.6 | 1.8 | 21.2 | 22.3 |
| 14×2×0.75 | 1/0.97 | 7/0.37 | 0.6 | 1.8 | 22.3 | 23.5 |
| 16×2×0.75 | 1/0.97 | 7/0.37 | 0.6 | 1.8 | 23.5 | 24.7 |
| 19×2×0.75 | 1/0.97 | 7/0.37 | 0.6 | 1.8 | 24.7 | 26 |
| 1×2×1.0 | 1/1.13 | 7/0.43 | 0.7 | 1.5 | 8.6 | 8.9 |
| 2×2×1.0 | 1/1.13 | 7/0.43 | 0.7 | 1.5 | 13.1 | 13.7 |
| 3×2×1.0 | 1/1.13 | 7/0.43 | 0.7 | 1.5 | 13.9 | 14.5 |
| 4×2×1.0 | 1/1.13 | 7/0.43 | 0.7 | 1.5 | 15.1 | 15.8 |
| 5×2×1.0 | 1/1.13 | 7/0.43 | 0.7 | 1.8 | 17.1 | 17.9 |
| 6×2×1.0 | 1/1.13 | 7/0.43 | 0.7 | 1.8 | 18.5 | 19.4 |
| 7×2×1.0 | 1/1.13 | 7/0.43 | 0.7 | 1.8 | 18.5 | 19.4 |
| 10×2×1.0 | 1/1.13 | 7/0.43 | 0.7 | 1.8 | 23.3 | 24.5 |
| 12×2×1.0 | 1/1.13 | 7/0.43 | 0.7 | 1.8 | 24.1 | 25.3 |
| 14×2×1.0 | 1/1.13 | 7/0.43 | 0.7 | 1.8 | 25.3 | 26.7 |
| 16×2×1.0 | 1/1.13 | 7/0.43 | 0.7 | 1.8 | 26.7 | 28.1 |
| 19×2×1.0 | 1/1.13 | 7/0.43 | 0.7 | 1.9 | 28.3 | 29.9 |
| 1×2×1.5 | 1/1.37 | 7/0.52 | 0.7 | 1.5 | 9 | 9.4 |
| 2×2×1.5 | 1/1.37 | 7/0.52 | 0.7 | 1.8 | 14.6 | 15.3 |
| 3×2×1.5 | 1/1.37 | 7/0.52 | 0.7 | 1.8 | 15.4 | 16.2 |
| 4×2×1.5 | 1/1.37 | 7/0.52 | 0.7 | 1.8 | 16.8 | 17.7 |
| 5×2×1.5 | 1/1.37 | 7/0.52 | 0.7 | 1.8 | 18.3 | 19.3 |
| 6×2×1.5 | 1/1.37 | 7/0.52 | 0.7 | 1.8 | 19.9 | 21 |
| 7×2×1.5 | 1/1.37 | 7/0.52 | 0.7 | 1.8 | 19.9 | 21 |
| 10×2×1.5 | 1/1.37 | 7/0.52 | 0.7 | 1.9 | 25.4 | 26.8 |
| 12×2×1.5 | 1/1.37 | 7/0.52 | 0.7 | 1.9 | 26.2 | 27.7 |
| 14×2×1.5 | 1/1.37 | 7/0.52 | 0.7 | 1.9 | 27.5 | 29.1 |
| 16×2×1.5 | 1/1.37 | 7/0.52 | 0.7 | 2 | 29.2 | 30.9 |
| 19×2×1.5 | 1/1.37 | 7/0.52 | 0.7 | 2 | 30.8 | 32.6 |
