矿用加强型扁电缆YFFBP-J电缆，橡套扁平软电缆(氯丁胶扁电缆)是专为电缆特殊场合设计制造的，如起重机械、行车等，电缆弯曲时不打结，折叠整齐。YB、YBF、YBZ三大类产品满足各种场合的需要。 图中图片为钢丝加强型YFBPG 3*8*1电缆 为特种型号规格电缆，如有定做的请提供样品。
一、 扁平电缆技术参数
1、交流额定电压：Uo/U=450V/750V
Uo任一主导体和地之间电压有效值
U任二相导体之间有效值
2、使用电压： 交流系统：<1.1额定电压
直流系统：<1.5额定电压
3、线芯长期工作温度：≤65℃
4、产品标准： Q/32028AQ001-91
二、10KV电缆//10KV橡套扁电缆-YFFBP电缆，行车电缆型号-YFFBP电缆， 扁平电缆产品名称、用途
| 型号 | 名称 | 允许温升 | 适用范围 |
| YBP-J | 天然丁苯绝缘和护套钢丝加强型铜丝屏蔽扁电缆 | 70°C | 室内无油污场所 |
| YFBPG | 天然丁苯绝缘和氯丁护套钢丝加强型铜丝屏蔽扁电缆 | 70°C | 室外及有油污场所 |
| YBP | 天然丁苯绝缘和护套铜丝屏蔽扁电缆 | 70°C | 室内无油污场所 |
| YB | 天然丁苯绝缘和护套扁平软电缆 | 70°C | 室内无油污场所 |
| YBFP | 天然丁苯绝缘和氯丁护套铜丝屏蔽扁电缆 | 70°C | 室外及有油污场所 电缆具有不延燃性 |
| YBF | 天然丁苯绝缘和氯丁护套扁平软电缆 | 70°C | |
| 型号 名称 主要用途 YB 移动扁形橡套电缆 作室内起重运输机械电源线 YBF 非延燃性移动扁平形橡套电缆 适用于户外接触油污场合具有耐气候性和非延燃性 YBZ 阻燃性扁形橡套电缆 同YBF具有阻燃性 | 型号 截面mm² 芯数 YB 1.5-2.5 3、4、5、7、8、10、12 YBF 4-6 3、4、5 YBZ 25-70 3、4 |

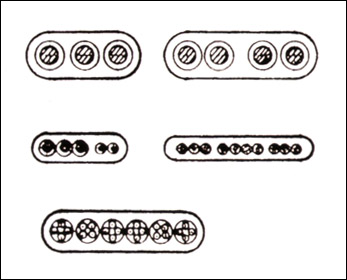

三、 10KV电缆//10KV橡套扁电缆-YFFBP电缆，行车电缆型号-YFFBP电缆，扁平电缆产品截面示意图
四、 扁平电缆技术参数
| 规格 | 导体结构 | 电缆参考数据 | 20°Cz.ui小绝缘电阻MΩ | ||||
| 外径上限(宽度×厚度) | 近似重量 | 20°Cz.ui大直流电阻 | |||||
| 芯数×截面积mm² | 根数、直径mm | YB YBF YBZ mm | YB YBF YBZ Kg/Km | 不镀锡 Ω/KM | 镀锡 Ω/KM | YB YBF | YBZ |
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/0.30 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12.0 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.40 | 31.1×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 1.554 | 0.565 | 40 | 300 |
| 3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
| 3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
