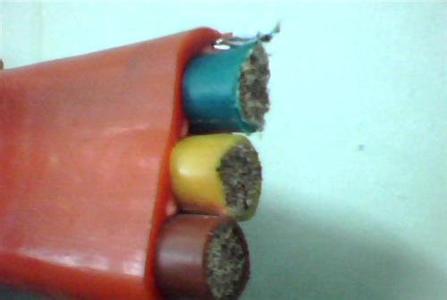

硅橡胶扁电缆YGZB YGVFZB
一、硅橡胶扁电缆产品概述：
硅橡胶扁电缆采用硅橡胶作绝缘或护套材料，由于硅橡胶本身具 有耐高温、耐寒、柔软、耐磨、防腐等特性，因此该电缆高温环境下电气性能稳定，抗老化性能好，使用寿命长，适合于交流1KV及以下具有抗拉、耐热、防腐等 特殊要求的行车、台车、传输机械等移动设备和电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、化工、船舶、港口等行业。
二、硅橡胶扁电缆产品特点：
硅橡胶扁电缆使用于工作电压450/750V级以下，环境温度-40~70℃的起重、运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等。
硅橡胶扁电缆绝缘和护套等采用硅橡胶材料。来提高电缆柔软特性及防腐耐寒等性能。可按顾客需要，在线芯两侧增加钢丝绳或其他承力元件。
硅橡胶扁电缆主要用于发电、冶金、化工、港口、及矿山等恶劣环境作为移动电器设备之间的电器连接。
硅橡胶扁电缆产品执行标准： Q/TJC2008-06
额定电压：0.6/1kV
工作温度：-60～＋180℃

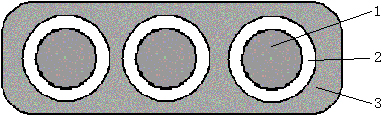

三、结构示意图：
YGCB
 | 1、多股镀锡软铜丝或软铜丝导体 |
| 2、丁腈聚氯乙烯绝缘 | |
3、硅橡胶护套
YGCB-YVFR
| 1、多股镀锡软铜丝或软铜丝导体 |
| 2、丁腈聚氯乙烯绝缘 | |
3、硅橡胶护套
YGCB-HF46R
| 1、多股镀锡软铜丝或软铜丝导体 |
| 2、F46绝缘 | |
| 3、硅橡胶护套 |
注：
具体规格可根据客户需要生产，若长距离悬空或其他原因承受较大的拉力，可在其间加入加强钢丝，在电缆型号后加入－nT（n表示钢丝的根数，根据电缆的宽度决定）。 四、硅橡胶扁电缆规格型号：
YGCB YGGB YGZB
表1
| 型号 | 额定电压（U0/U）（V） | 芯数 | 标称截面（mm²) |
| YGZB、YGVFZB | 450/750 | 2、3、4、5、7、 | 0.75-2.5 |
| YGCB、YGVFCB、YFGCB | 600/1000 | 2、3、4、5 | 4-240 |
表2
| 型号 | 额定电压 | 名称 |
| YGZB | 450/750 | 中型硅橡胶绝缘高温、防腐、耐油扁平电缆 |
| YGVFZB | 450/750 | 中型硅橡胶绝缘丁腈护套高温、防腐、耐油扁平电缆 |
| YGCB | 600/1000 | 重型硅橡胶绝缘高温、防腐、耐油扁平电缆 |
| YGVFCB | 600/1000 | 重型硅橡胶绝缘丁腈护套高温、防腐、耐油扁平电缆 |
| YFGCB | 600/1000 | 重型氟塑料绝缘硅橡胶绝缘高温、防腐、耐油扁平电缆 |
| 型号 | 额定电压 | 名称 |
| YGZB | 450/750 | 中型硅橡胶绝缘高温、防腐、耐油扁平电缆 |
| YGVFZB | 450/750 | 中型硅橡胶绝缘丁腈护套高温、防腐、耐油扁平电缆 |
| YGCB | 600/1000 | 重型硅橡胶绝缘和护套镀锡铜丝屏蔽高温、防腐、耐油扁平电缆 |
| YGVFCB | 600/1000 | 重型硅橡胶绝缘丁腈护套高温、防腐、耐油扁平电缆 |
| YFGCB | 600/1000 | 重型氟塑料绝缘硅橡胶绝缘高温、防腐、耐油扁平电缆 |
| YGGB | 450/750 | 硅橡胶绝缘和护套镀锡铜丝扁平软电缆 |
| YGCBP | 450/750 | 硅橡胶绝缘和护套镀锡铜丝编织分相屏扁平软电缆 |
| YGCB-VFR | 450/750 | 丁腈绝缘硅橡胶护套扁平软电缆 |
| YGCB-VFRP | 450/750 | 丁腈绝缘硅橡胶护套镀锡铜丝编织分相屏扁平软电缆 |
| YGCB-HF46R | 450/750 | F46绝缘硅橡胶护套扁平软电缆 |
| YGCB-HF46RP | 450/750 | F46绝缘硅橡胶镀锡铜丝编织分相屏蔽扁平软电缆 |
| 型号 | 额定电压(U0/U)(V) | 芯数 | 标称截面(mm²) |
| YGZB、YGVFZB | 450/750 | 2、3、4、5、7、 | 0.75-2.5 |
| YGCB、YGVFCB、YFGCB | 600/1000 | 2、3、4、5 | 4-240 |
| YGGB、YGCBP、YGCB-VFR、YGCB-VFRP、YGCB-HF46R、YGCB-HF46RP | 450/750 | 2-28 | 0.75-150 |
五、硅橡胶扁电缆技术数据：
电缆结构参数:
| 序号 | 芯数×标称截面（mm²) | 根数/直径（mm) | 电缆z.ui大外径（mm) | 计算重量(kg/Km) | ||||
| YGZB YGVFCB | YGCB YGVFCB | YGCB | YGZB YGVFCB | YGCB YGVFCB | YGCB | |||
| 1 | 2×0.75 | 24/0.20 | 4.7×7.1 | - | - | 59 | - | - |
| 2 | 2×1.0 | 32/0.20 | 4.9×7.5 | - | - | 70 | - | - |
| 3 | 2×1.5 | 30/0.25 | 5.4×8.3 | - | - | 89 | - | - |
| 4 | 2×2.5 | 49/0.25 | 6.3×9.9 | - | - | 126 | - | - |
| 5 | 3×0.75 | 24/0.20 | 4.7×9.4 | - | - | 74 | - | - |
| 6 | 3×1.0 | 32/0.20 | 4.9×10.0 | - | - | 89 | - | - |
| 7 | 3×1.5 | 30/0.25 | 5.6×11.5 | - | - | 120 | - | - |
| 8 | 3×2.5 | 49/0.25 | 6.5×13.8 | - | - | 171 | - | - |
| 9 | 4×0.75 | 24/0.20 | 4.7×11.8 | - | - | 91 | - | - |
| 10 | 4×1.0 | 32/0.20 | 4.9×12.6 | - | - | 110 | - | - |
| 11 | 4×1.5 | 30/0.25 | 5.6×14.5 | - | - | 149 | - | - |
| 12 | 4×2.5 | 49/0.25 | 6.5×17.4 | - | - | 219 | - | - |
| 13 | 5×0.75 | 24/0.20 | 4.9×14.3 | - | - | 113 | - | - |
| 14 | 5×1.0 | 32/0.20 | 5.1×14.3 | - | - | 138 | - | - |
| 15 | 5×1.5 | 30/0.25 | 6.0×17.9 | - | - | 191 | - | - |
| 16 | 5×2.5 | 49/0.25 | 6.7×12.3 | - | - | 269 | - | - |
| 17 | 7×0.75 | 24/0.20 | 4.9×19.0 | - | - | 143 | - | - |
| 18 | 7×1.0 | 32/0.20 | 5.3×21.4 | - | - | 177 | - | - |
| 19 | 7×1.5 | 30/0.25 | 6.0×23.8 | - | - | 245 | - | - |
| 20 | 7×2.5 | 49/0.25 | 7.9×28.8 | - | - | 360 | - | - |
| 21 | 2×4 | 56/0.30 | - | 7.8×12.4 | 7.4×11.6 | - | 183 | 186 |
| 22 | 2×6 | 84/0.30 | - | 8.2×14.8 | 7.8×14.0 | - | 255 | 260 |
| 23 | 2×10 | 84/0.40 | - | 11.7×19.0 | 11.1×18.2 | - | 422 | 431 |
| 24 | 2×16 | 126/0.40 | - | 13.3×22.6 | 12.9×21.6 | - | 527 | 537 |
| 25 | 2×25 | 196/0.40 | - | 16.9×28.2 | 16.5×27.2 | - | 871 | 897 |
| 26 | 2×35 | 276/0.40 | - | 18.3×30.6 | 17.9×29.6 | - | 1153 | 1188 |
| 27 | 2×50 | 396/0.40 | - | 21.7×36.4 | 21.1×35.4 | - | 1599 | 1647 |
| 28 | 2×70 | 360/0.50 | - | 24.6×41.1 | 23.8×40.1 | - | 2183 | 2249 |
| 29 | 2×95 | 475/0.50 | - | 28.1×47.1 | 27.3×46.1 | - | 2859 | 2945 |
| 30 | 2×4 | 56/0.30 | - | 7.8×17.4 | 7.41×16.2 | - | 237 | 244 |
| 31 | 2×6 | 84/0.30 | - | 8.2×20.8 | 7.8×19.6 | - | 349 | 359 |
| 32 | 3×10 | 84/0.40 | - | 11.7×26.3 | 11.1×25.1 | - | 558 | 575 |
| 33 | 3×16 | 126/0.40 | - | 13.3×31.5 | 12.7×30.3 | - | 773 | 760 |
| 34 | 3×25 | 196/0.40 | - | 16.9×39.5 | 16.1×38.3 | - | 1173 | 1208 |
| 35 | 3×35 | 276/0.40 | - | 18.3×42.9 | 17.6×41.7 | - | 1565 | 1612 |
| 36 | 3×50 | 396/0.40 | - | 21.7×48.1 | 21.1×46.9 | - | 2184 | 2250 |
| 37 | 3×70 | 360/0.50 | - | 24.6×57.7 | 23.8×56.5 | - | 2996 | 3086 |
| 38 | 3×95 | 475/0.50 | - | 28.1×66.2 | 27.3×65.0 | - | 3929 | 4047 |
| 39 | 3×4 | 56/0.30 | - | 8.2×22.0 | 7.4×20.4 | - | 314 | 324 |
| 40 | 3×6 | 84/0.30 | - | 9.6×26.4 | 8.8×24.8 | - | 440 | 453 |
| 41 | 4×10 | 84/0.40 | - | 11.7×34.8 | 11.1×33.2 | - | 734 | 756 |
| 42 | 4×16 | 126/0.40 | - | 14.3×41.2 | 13.7×39.6 | - | 1045 | 1076 |
| 43 | 4×25 | 196/0.40 | - | 17.3×51.2 | 16.5×49.6 | - | 1542 | 1588 |
| 44 | 4×35 | 276/0.40 | - | 18.7×58.3 | 17.9×56.7 | - | 2059 | 2121 |
| 45 | 4×50 | 396/0.40 | - | 22.5×66.4 | 21.7×64.8 | - | 2891 | 2978 |
| 46 | 4×4 | 56/0.30 | - | 8.2×26.6 | 7.4×24.6 | - | 381 | 392 |
| 47 | 4×6 | 84/0.30 | - | 10.0×32.4 | 8.2×30.4 | - | 556 | 573 |
| 48 | 5×10 | 84/0.40 | - | 12.5×41.7 | 11.8×39.7 | - | 923 | 951 |
| 49 | 5×16 | 126/0.40 | - | 14.9×50.5 | 14.1×48.5 | - | 1307 | 1346 |
| 50 | 5×25 | 196/0.40 | - | 17.3×63.5 | 16.5×61.5 | - | 1987 | 2046 |
