简单介绍】

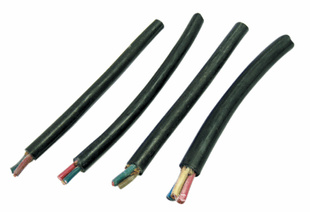

CJPJ85/SC
船用电缆，无卤低烟交联聚乙烯绝缘交联聚烯烃内套铜丝编织铠装交联聚烯烃外套阻燃船用
电力电缆，SC型/NC型/NSC型，可以根据用 户需要采用乙丙绝缘、交联聚乙烯绝缘、聚氯乙烯绝缘、天然—丁苯绝缘，低烟无卤绝缘生产船用
电力电缆。主要适用于各种河海船舶及海上石油平台等各种水上建 筑物的动力、照明和一般控制装置之用。
【详细说明】
本 产品可以根据用户需要采用乙丙绝缘、交联聚乙烯绝缘、聚氯乙烯绝缘、天然—丁苯绝缘生产船用电力电缆。主要适用于各种河海船舶及海上石油平台等各种水上建 筑物的动力、照明和一般控制装置之用。 一，CJPJ85/SC船用电缆适用额定电压U0/U为0.6/1kV及以下的电力系统。

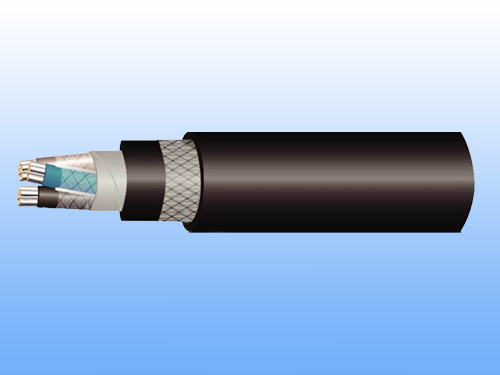

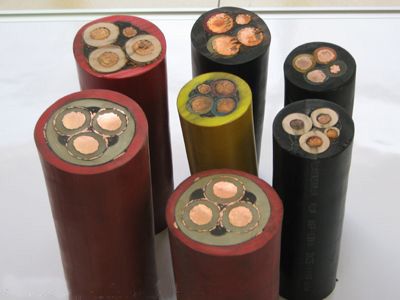

二、CJPJ85/SC船用电缆的结构示意图如下所示:

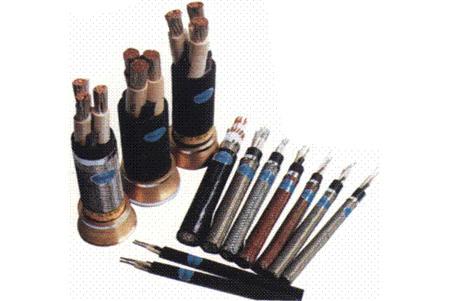

三、CJPJ85/SC船用电缆使用特性
1、额定电压U0/U为0.6/1kV及以下电力系统。电缆导体长期允许z.ui高工作温度为：
乙丙绝缘船用电力电缆为90℃
交联聚乙烯绝缘船用电力电缆为90℃
聚氯乙烯绝缘船用电力电缆70℃
天然—丁苯绝缘船用电力电缆65℃
2、短路时（z.ui长持续时间不超过5S）电缆导体的z.ui高温度不超过:
乙丙绝缘船用电力电缆为250℃
交联聚乙烯绝缘船用电力电缆为250℃
聚氯乙烯绝缘船用电力电缆150℃
天然—丁苯绝缘船用电力电缆150℃
3、交联聚乙烯绝缘与聚氯乙烯绝缘电缆的敷设温度应不低于0℃,其z.ui小弯曲半径单芯电缆为20D，多芯电缆为15D（D为电缆外径）。乙丙绝缘、天然—丁苯绝缘船用电缆的敷设温度应不低于0℃,其z.ui小弯曲半径单芯电缆为10D，多芯电缆为6D（D为电缆外径）。
四、CJPJ85/Sc船用电缆的型号及名称如表1～4所示。
表1 乙丙绝缘船用电力电缆常用型号
产品型号
| 产品名称
|
CEF/DA/SA/NA
CEF80/DA/SA/NA
CEF82/DA/SA/NA CEF90/DA/SA/NA
CEF92/DA/SA/NA
CEFR/DA/SA/NA
| 乙丙绝缘氯丁护套船用电力电缆，DA型/SA型/NA型
乙丙绝缘氯丁内套裸铜丝编织铠装船用电力电缆，DA型/SA型/NA型
乙丙绝缘氯丁内套铜丝编织铠装聚氯乙烯外套船用电力电缆，DA型/SA型/NA型
乙丙绝缘氯丁内套裸钢丝编织铠装船用电力电缆，DA型/SA型/NA型
乙丙绝缘氯丁内套钢丝编织铠装聚氯乙烯外套船用电力电缆，DA型/SA型/NA型
乙丙绝缘氯丁护套船用电力软电缆，DA型/SA型/NA型
|
CEH/DA/SA/NA
CEH80/DA/SA/NA
CEH90/DA/SA/NA
CEH82/DA/SA/NA
CEH92/DA/SA/NA
CEHR/DA/SA/NA
| 乙丙绝缘氯磺化聚乙烯护套船用电力电缆，DA型/SA型/NA型
乙丙绝缘氯磺化聚乙烯内套裸铜丝编织铠装船用电力电缆，DA型/SA型/NA型
乙丙绝缘氯磺化聚乙烯内套裸钢丝编织铠装船用电力电缆，DA型/SA型/NA型
乙丙绝缘氯磺化聚乙烯内套铜丝编织铠装聚氯乙烯外套船用电力电缆，DA型/SA型/NA型
乙丙绝缘氯磺化聚乙烯内套钢丝编织铠装聚氯乙烯外套船用电力电缆，DA型/SA型/NA型
乙丙绝缘氯磺化聚乙烯护套船用电力软电缆，DA型/SA型/NA型
|
CEV/DA/SA/NA
CEV80/DA/SA/NA
CEV90/DA/SA/NA
CEV92/DA/SA/NA
CEV82/DA/SA/NA
CEVR/DA/SA/NA
| 乙丙绝缘聚氯乙烯护套船用电力电缆，DA型/SA型/NA型
乙丙绝缘聚氯乙烯内套裸铜丝编织铠装船用电力电缆，DA型/SA型/NA型
乙丙绝缘聚氯乙烯内套裸钢丝编织铠装船用电力电缆，DA型/SA型/NA型
乙丙绝缘聚氯乙烯内套钢丝编织铠装聚氯乙烯外套船用电力电缆,DA型/SA型/NA型
乙丙绝缘聚氯乙烯内套铜丝编织铠装聚氯乙烯外套船用电力电缆,DA型/SA型/NA型
乙丙绝缘聚氯乙烯护套船用电力软电缆，DA型/SA型/NA型
|
CEPF/SC/NC/NSC
CEPF80/SC/NC/NSC
CEPF86/SC/NC/NSC
CEPF90/SC/NC/NSC
CEPF96/SC/NC/NSC
CEPFR/SC/NC/NSC
| 无卤低烟乙丙绝缘热塑性聚烯烃护套阻燃船用电力电缆， SC型/NC型/NSC型
无卤低烟乙丙绝缘热塑性聚烯烃内套裸铜丝编织铠装阻燃船用电力电缆,SC型/NC型/NSC型
无卤低烟乙丙绝缘热塑性聚烯烃内套铜丝编织铠装热塑性聚烯烃外套阻燃船用电力电缆,SC型/NC型/NSC型
无卤低烟乙丙绝缘热塑性聚烯烃内套裸钢丝编织铠装阻燃船用电力电缆,SC型/NC型/NSC型
无卤低烟乙丙绝缘热塑性聚烯烃内套钢丝编织铠装热塑性聚烯烃外套阻燃船用电力电缆，SC型/NC型/NSC型
无卤低烟乙丙绝缘热塑性聚烯烃护套阻燃船用电力软电缆， SC型/NC型/NSC型
|
CEPJ/SC/NC/NSC
CEPJ80/SC/NC/NSC
CEPJ85/SC/NC/NSC
CEPJ90/SC/NC/NSC
CEPJ95/SC/NC/NSC
CEPJR/SC/NC/NSC
| 无卤低烟乙丙绝缘交联聚烯烃护套阻燃船用电力电缆， SC型/NC型/NSC型
无卤低烟乙丙绝缘交联聚烯烃内套裸铜丝编织铠装阻燃船用电力电缆，SC型/NC型/NSC型
无卤低烟乙丙绝缘交联聚烯烃内套铜丝编织铠装交联聚烯烃外套阻燃船用电力电缆，SC型/NC型/NSC型
无卤低烟乙丙绝缘交联聚烯烃内套裸钢丝编织铠装阻燃船用电力电缆，SC型/NC型/NSC型
无卤低烟乙丙绝缘交联聚烯烃内套钢丝编织铠装交联聚烯烃外套阻燃船用电力电缆，SC型/NC型/NSC型
无卤低烟乙丙绝缘交联聚烯烃护套阻燃船用电力软电缆， SC型/NC型/NSC型
|
注:本表中未列出的电缆型号可按照Q/NPDL035-2006标准的规定组成。
|
表2 交联聚乙烯绝缘船用电力电缆常用型号
产品型号
| 产品名称
|
CJV/DA/SA/NA
CJV80/DA/SA/NA
CJV82/DA/SA/NA
CJV90/DA/SA/NA
CJV92/DA/SA/NA
CJVR/DA/SA/NA
| 交联聚乙烯绝缘聚氯乙烯护套船用电力电缆，DA型/SA型/NA型
交联聚乙烯绝缘聚氯乙烯内套裸铜丝编织铠装船用电力电缆，DA型/SA型/NA型
交联聚乙烯绝缘聚氯乙烯内套铜丝编织铠装聚氯乙烯外套船用电力电缆，DA型/SA型/NA型
交联聚乙烯绝缘聚氯乙烯内套裸钢丝编织铠装船用电力电缆，DA型/SA型/NA型
交联聚乙烯绝缘聚氯乙烯内套钢丝编织铠装聚氯乙烯外套船用电力电缆，DA型/SA型/NA型
交联聚乙烯绝缘聚氯乙烯护套船用电力软电缆，DA型/SA型/NA型
|
CJPF/SC/NC/NSC
CJPF80/SC/NC/NSC
CJPF86/SC/NC/NSC
CJPF90/SC/NC/NSC
CJPF96/SC/NC/NSC
CJPFR/SC/NC/NSC
| 无卤低烟交联聚乙烯绝缘热塑性聚烯烃护套阻燃船用电力电缆， SC型/NC型/NSC型
无卤低烟交联聚乙烯绝缘热塑性聚烯烃内套裸铜丝编织铠装阻燃船用电力电缆，SC型/NC型/NSC型
无卤低烟交联聚乙烯绝缘热塑性聚烯烃内套铜丝编织铠装热塑性聚烯烃外套阻燃船用电力电缆，SC型/NC型/NSC型
无卤低烟交联聚乙烯绝缘热塑性聚烯烃内套裸钢丝编织铠装阻燃船用电力电缆， SC型/NC型/NSC型
无卤低烟交联聚乙烯绝缘热塑性聚烯烃内套钢丝编织铠装热塑性聚烯烃外套阻燃船用电力电缆，SC型/NC型/NSC型
无卤低烟交联聚乙烯绝缘热塑性聚烯烃护套阻燃船用电力软电缆， SC型/NC型/NSC型
|
CJPJ/SC/NC/NSC
CJPJ80/SC/NC/NSC
CJPJ85/SC/NC/NSC
CJPJ90/SC/NC/NSC
CJPJ95/SC/NC/NSC
CJPJR/SC/NC/NSC
| 无卤低烟交联聚乙烯绝缘交联聚烯烃护套阻燃船用电力电缆， SC型/NC型/NSC型
无卤低烟交联聚乙烯绝缘交联聚烯烃内套裸铜丝编织铠装阻燃船用电力电缆，SC型/NC型/NSC型
无卤低烟交联聚乙烯绝缘交联聚烯烃内套铜丝编织铠装交联聚烯烃外套阻燃船用电力电缆，SC型/NC型/NSC型
无卤低烟交联聚乙烯绝缘交联聚烯烃内套裸钢丝编织铠装阻燃船用电力电缆， SC型/NC型/NSC型
无卤低烟交联聚乙烯绝缘交联聚烯烃内套钢丝编织铠装交联聚烯烃外套阻燃船用电力电缆，SC型/NC型/NSC型
无卤低烟交联聚乙烯绝缘交联聚烯烃护套阻燃船用电力软电缆， SC型/NC型/NSC型
|
注:本表中未列出的电缆型号可按照Q/NPDL035-2006标准的规定组成。
|
表3 聚氯乙烯绝缘船用电力电缆常用型号
产品型号
| 产品名称
|
CVV/DA/SA/NA
CVV80/DA/SA/NA
CVV82/DA/SA/NA
CVV90/DA/SA/NA
CVV92/DA/SA/NA
CVVR/DA/SA/NA
| 聚氯乙烯绝缘聚氯乙烯护套船用电力电缆，DA型/SA型/NA型
聚氯乙烯绝缘聚氯乙烯内套裸铜丝编织铠装船用电力电缆，DA型/SA型/NA型
聚氯乙烯绝缘聚氯乙烯内套铜丝编织铠装聚氯乙烯外套船用电力电缆，DA型/SA型/NA型
聚氯乙烯绝缘聚氯乙烯内套裸钢丝编织铠装船用电力电缆，DA型/SA型/NA型
聚氯乙烯绝缘聚氯乙烯内套钢丝编织铠装聚氯乙烯外套船用电力电缆，DA型/SA型/NA型
聚氯乙烯绝缘聚氯乙烯护套船用电力软电缆，DA型/SA型/NA型
|
注:本表中未列出的电缆型号可按照Q/NPDL035-2006标准的规定组成。
|
表4 天然-丁苯橡胶绝缘船用电力电缆常用型号
产品型号
| 产品名称
|
CXF/DA/SA/NA
CXF80/DA/SA/NA
CXF82/DA/SA/NA
CXF90/DA/SA/NA
CXF92/DA/SA/NA
CXFR/DA/SA/NA
CXV/DA/SA/NA
CXV80/DA/SA/NA
CXV82/DA/SA/NA CXV90/DA/SA/NA
CXV92/DA/SA/NA
CXVR/DA/SA/NA
| 天然丁苯绝缘氯丁护套船用电力电缆，DA型/SA型/NA型
天然丁苯绝缘氯丁内套裸铜丝编织铠装船用电力电缆，DA型/SA型/NA型
天然丁苯绝缘氯丁内套铜丝编织铠装聚氯乙烯外套船用电力电缆,DA型/SA型/NA型
天然丁苯绝缘氯丁内套裸钢丝编织铠装船用电力电缆，DA型/SA型/NA型
天然丁苯绝缘氯丁内套钢丝编织铠装聚氯乙烯外套船用电力电缆，DA型/SA型/NA型
天然丁苯绝缘氯丁护套船用电力软电缆，DA型/SA型/NA型
天然丁苯绝缘聚氯乙烯护套船用电力电缆，DA型/SA型/NA型
天然丁苯绝缘聚氯乙烯内套裸铜丝编织铠装船用电力电缆，DA型/SA型/NA型
天然丁苯绝缘氯丁内套铜丝编织铠装聚氯乙烯外套船用电力电缆,DA型/SA型/NA型
天然丁苯绝缘聚氯乙烯内套裸钢丝编织铠装船用电力电缆，DA型/SA型/NA型
天然丁苯绝缘聚氯乙烯内套钢丝编织铠装聚氯乙烯外套船用电力电缆，DA型/SA型/NA型
天然丁苯绝缘聚氯乙烯护套船用电力软电缆，DA型/SA型/NA型
|
注:本表中未列出的电缆型号可按照Q/NPDL035-2006标准的规定组成。
|
五、CJPJ85/SC船用电缆代号名称和含义如表5所示。
1、绝缘、内套、铠装及外套的代号如表5规定。
表5 绝缘、内套、铠装及外套的代号
代号
| 绝 缘
| 代号
| 内 套
| 代号
| 铠 装
| 代号
| 外 套
|
E
J
V
X
| 乙丙橡胶
交联聚乙烯(低压)
聚氯乙烯
天然—丁苯
| V
F
H
PF
PJ
| 聚氯乙烯
氯丁橡胶
氯磺化聚乙烯
热塑性聚烯烃
交联聚烯烃
| 0
8
9
| —
铜丝编织
钢丝编织
| 0
2
5
6
| —
聚氯乙烯
交联聚烯烃
热塑性聚烯烃
|
2、特性代号
软（电缆或电线）------R
线芯或线对 ------P
水密性（电缆）------M
在火焰条件下的燃烧特性代号如表6规定。
表6燃烧特性代号
代 号
| 定 义
| 代 号
| 定 义
|
D
S
N
| 单根燃烧
成束燃烧
耐火
| A
B
C
| 有烟、有酸、有毒
低烟、低酸、低毒
无卤、低烟、低毒
|
六、CJPJ85/SC船用电缆主要技术特点
1、成品电缆导体直流电阻符合IEC 60228的有关规定。
2、成品电缆经受交流电压3.5kV/5min不击穿。
七、CJPJ85/SC船用电缆规格如表7～表10所示
表7 乙丙绝缘船用电力电缆
产 品 型 号
| 芯 数
| 标称截面mm2
|
CEF/DA/SA/NA、 CEF80/DA/SA/NA、CEF82/DA/SA/NA、CEF90/DA/SA/NA、CEF92/DA/SA/NA、CEFR/DA/SA /NA、CEH/DA/SA/NA、CEH80/DA/SA/NA、CEH82/DA/SA/NA、CEH90/DA/SA/NA、CEH92/DA /SA/NA、CEHR/DA/SA/NA、CEV/DA/SA/NA、CEV80/DA/SA/NA、CEV82/DA/SA/NA、CEV90/DA /SA/NA、CEV92/DA/SA/NA、CEVR/DA/SA/NA、CEPF/SC/NC/NSC、CEPF80/SC/NC/NSC、 CEPF86/SC/NC/NSC、CEPF90/SC/NC/NSC、CEPF96/SC/NC/NSC、CEPFR/SC/NC/NSC、CEPJ /SC/NC/NSC、CEPJ80/SC/NC/NSC、CEPJ85/SC/NC/NSC、CEPJ90/SC/NC/NSC、CEPJ95/SC /NC/NSC、CEPJR/SC/NC/NSC、
| 1
| 1～300
|
2
| 1～120
|
3
| 1～185
|
4～37
| 1～2.5
|
注:本表中未列出的电缆规格可根据用户需要生产。
|
表8 交联聚乙烯绝缘船用电力电缆
产 品 型 号
| 芯 数
| 标称截面mm2
|
CJV/DA/SA/NA、 CJV80/DA/SA/NA、CJV90/DA/SA/NA、CJV92/DA/SA/NA、CJV82/DA/SA/NA、CJVR/DA/SA /NA、CJPF/SC/NC/NSC、CJPF80/SC/NC/NSC、CJPF90/SC/NC/NSC、CJPF86/SC/NC/NSC、 CJPF96/SC/NC/NSC、CJPFR/SC/NC/NSC、CJPJ/SC/NC/NSC、CJPJ80/SC/NC/NSC、CJPJ90 /SC/NC/NSC、CJPJ85/SC/NC/NSC、CJPJ95/SC/NC/NSC、CJPJR/SC/NC/NSC
| 1
| 1～300
|
2
| 1～120
|
3
| 1～185
|
4～37
| 1～2.5
|
注:本表中未列出的电缆规格可根据用户需要生产。
|
表9聚氯乙烯绝缘船用电力电缆
产 品 型 号
| 芯 数
| 标称截面mm2
|
CVV/DA/SA/NA、CVV80/DA/SA/NA、CVV90/DA/SA/NA、CVV82/DA/SA/NA、 CVV92/DA/SA/NA、CVVR/DA/SA/NA、
| 1
| 1～300
|
2
| 1～120
|
3
| 1～185
|
4～37
| 1～2.5
|
注:本表中未列出的电缆规格可根据用户需要生产。
|
表10 天然-丁苯橡胶绝缘船用电力电缆
产 品 型 号
| 芯 数
| 标称截面mm2
|
CXF/DA/SA/NA、 CXF80/DA/SA/NA、CXF82/DA/SA/NA、CXF90/DA/SA/NA、CXF92/DA/SA/NA、CXFR/DA/SA /NA、CXV/DA/SA/NA、CXV80/DA/SA/NA、CXV82/DA/SA/NA、CXV90/DA/SA/NA、CXV92/DA /SA/NA、CXVR/DA/SA/NA
| 1
| 1～300
|
2
| 1～120
|
3
| 1～185
|
4～37
| 1～2.5
|
注:本表中未列出的电缆规格可根据用户需要生产。
|
八、CJPJ85/SC船用电缆交货长度
1、成品电缆应成盘交货，允许重量不超过80kg的短段电缆成圈包装。
2、根据双方协议，允许任何长度的电缆交货。
