一、概述：
    丁腈扁电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力 传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、船舶、港口等行业。导电线芯采用软结构，确保电缆柔软性能好。
绝缘和保护层材料采用丁聚物，提高电缆柔软特性和防腐、耐寒特性。
绝缘线芯分色，为敷设安装提供方便。

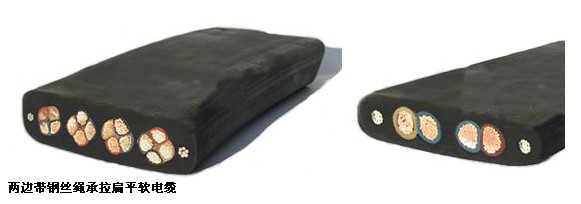

可按顾客需要，在缆芯两侧增加钢丝绳或其他承力元件（YVFB-G型）。
二、特点：
     特别柔软，尤耐弯折，往返移动，平稳不扭。
       室内户外，适应温度，酸碱油盐，均能防护。
       选材严格，工艺先进，性能可靠，寿命长久。
三、规格型号：

型号	名称	额定电压	主要用途	拉力大小于N
YFFB	丁腈聚氯乙烯绝缘及护套扁平软电缆	450/750V	主要用于起重、输送机、中小型挖掘机、装卸机	2000/100m
YFFB-F	丁腈聚氯乙烯绝缘及护套复合扁平软电缆	450/750V	主要用于大中型野外作业的移动机械，如起重机，挖掘机，堆取材料机等
YEFPB	乙丙橡胶绝缘丁腈聚氯乙烯绝缘及护套屏蔽型扁平软电缆	3.6/6KV
YFFB-L	丁腈聚氯乙烯绝缘及护套承拉(钢丝加强型移动)扁平软电缆	300/500V	主要用于低层建筑物的电梯和其它移动机械的控制电缆
YFFB-JL	丁腈聚氯乙烯绝缘及护套绞合承拉(钢丝加强型移动)扁平软电缆	300/500V	主要用于高层建筑物电梯的控制电缆
YFFB-FJL	丁腈聚氯乙烯绝缘及护套绞合承拉、控制、通信复合(钢丝加强型移动)扁平软电缆	300/500V	主要用于电梯的控制电缆



代号	代号含义
Y	移动
VF (扁平类用“FF”)	丁腈电缆系列
L	承拉(加钢丝)
B	扁电缆、扁平电缆
F	复合型
P	铜编织屏蔽
R	多股绞合导体

丁腈聚氯乙烯绝缘及护套扁平形软电缆

YVFB       (普通型)
YVFB-G      (加强型)
YVFBP      (屏蔽型)
YVFB-TH    (三防型)




型　　号	名　　　　　　　　　　　称
YVFB	丁腈绝缘和护套移动扁平软电缆
YVFBP	丁腈绝缘和护套铜编织屏蔽移动扁平软电缆
YVFB-G	丁腈绝缘和护套钢丝加强型移动扁平软电缆



型　　　号	额定电压（V）	芯数	标称截面mm2
YVFB	450/750 V	2-28	0.75-6
YVFBP	450/750 V	2-10	2.5-150
YVFB-G	450/750 V	2-28	0.75-150

四、产品主要性能（符合Q/ZB01-2002）
     电缆额定工作电压交流450/750V及以下。
    电缆使用环境温度为-40℃～70℃。
    电缆z.ui小弯曲半径为电缆小边长度的10倍。
    各截面导电线芯20℃直流电阻z.ui大值（Romax）如下：（符合GB/T3956-1997）



截面mm2	0.75	1	1.5	2.5	4	6	10	16	25	35	50	70	95	120	150	185	240
Romax (Ω/km)	26.0	19.5	13.3	7.98	4.95	3.30	1.91	1.21	0.780	0.551	0.386	0.272	0.206	0.161	0.129	0.106	0.0801

 各截面绝缘线芯70℃绝缘电阻z.ui小值（Rimin）如下：（符合GB5023-1997）

截面mm2	0.75	1	1.5	2.5	4	6	10	16	25	35	50	70～95	120～185	240
Romax(MΩ.m)	11	10	10	9	7	6	5.6	4.6	4.4	3.8	3.7	3.2	2.9	2.8

成品电缆芯之间经受交流50Hz、2.5Kv试验电压作用5min不击穿。
绝缘及护套z.ui小抗拉强度10N/mm2，z.ui小断裂伸长率150%，-40℃低温卷绕无裂痕，-40℃低温拉伸z.ui小伸长率20%。
不同环境不同温度载流量校正系数（Ki）

℃	10	15	20	25	30	35	40
Ki	1.41	1.35	1.29	1.22	1.15	1.08	1.00
℃	45	50	55	60	65	70
Ki	0.91	0.82	0.71	0.58	0.41	0.18

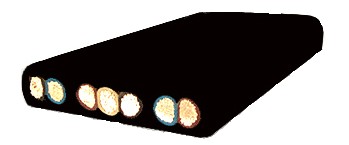

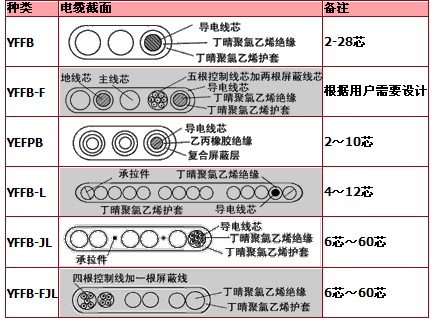

 五、产品结构图：
