WPJV H07RN-F风能电缆
WPJV-H07ZZ-F 特种电缆

用途

本产品适用于风力发电机系统中，能适应不同的气候条件和特殊的使用场合，d.u特的结构设计使得风能电力电缆能固定安装、自由移动、自由悬挂，特种材料的运用，使得电缆能承受拉力、扭转机械外力，并具备在高寒、高温和高湿环境中使用的优良性能。

产品标准

本产品符合IEC、DIN、VDE及CENELEC的相关规定。

产品型号

型号名称额定电压芯数截面mm2

WPJV H07RN-F通用型风能电力电缆450/750V1、3、3+11.5～630

WPJV H07BN4-F耐候型风能电力电缆450/750V1、3、3+11.5～630

WPJV NSGAFÖU特种低压风能电力电缆0.6/1kV～3.6/6kV1、3、3+11.5～630

WPJV NSHXAFÖU特种清洁型低压风能电力电缆0.6/1kV～3.6/6kV1、3、3+11.5～630

WPJV NTSCGEWÖU特种中压风能电力电缆3.6/6kV～20/35kV1、3、3+110～1000

WPJV NTSCGEHXÖU特种清洁型中压风能电力电缆3.6/6kV～20/35kV1、3、3+110～1000

使用条件

●导体长期工作温度为90℃（WPJV H07RN-F为70℃）z.ui大允许短路温度为250℃（WPJV H07RN-F为200℃），5s 。

●电缆安装温度及z.ui小弯曲半径见下表。

型号安装温度z.ui小弯曲半径型号安装温度z.ui小弯曲半径WPJV H07RN-F-25℃～+70℃5D6DWPJV NSHXAFOU-40℃～+90℃5D10DWPJV H07BN4-F-40℃～+90℃4D5DWPJV NTSCGEWOU-40℃～+90℃6D10DWPJV NSGAFÖU-40℃～+90℃5D10DWPJV NTSCGEHXOEU-40℃～+90℃6D10D

H07ZZ-F

应用及描述
这些低烟无卤电缆，非常柔软，主要用于移动服务，适合于火灾条件下需要低烟和无卤的环境中。此电缆可承受中等机械压力，用于工业和农业厂房机器，马达和一些运输机器，风力站及农业开采中。

标准及认证
HD22.13 S1 & A1, VDE-0282 Part-13, CEI 20-19 p.13, IEC 60245-4 , IEC 60754, EN 61034, CE低压73/23/EEC & 93/68/EEC指令., ROHS认证

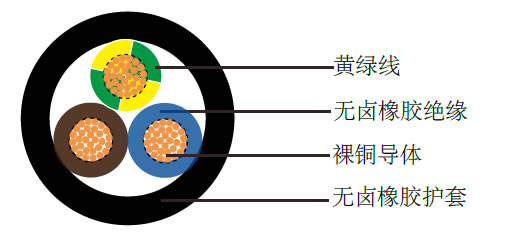

电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 无卤橡胶EI8绝缘，遵循EN 50363-5
- 色彩编码遵循VDE-0293-308
- 黑色无卤橡胶EM8护套

技术特性
- 工作电压: 450/750 V
- 固定电压: 600/1000 V
- 测试电压: 2500 V
- 动态弯曲半径:6 x Ø
- 固定安装弯曲半径: 4.0 x Ø
- 应用时的工作温度: -5º C to +70º C
- 固定安装温度: -40º C to +70º C
- 短路时可达到的温度: +250º C
- 阻燃: IEC 60332.3 C1, NF C 32-070
- 绝缘电阻: 20 MΩ x km

H07ZZ-F欧标工业电缆

电缆参数
