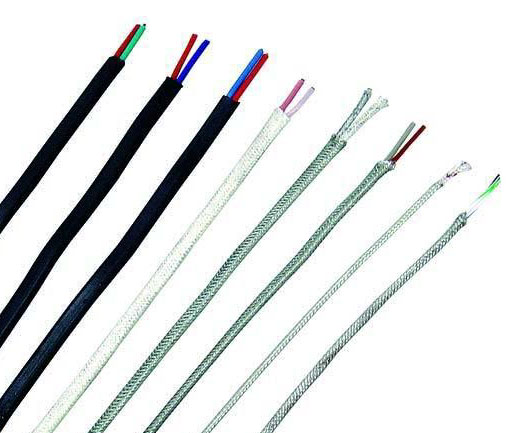

KX-GA-VVRP,KX-HA-FVRP热电偶用补偿导线及补偿电缆的详细介绍
一、概述：
热电偶用补偿导线及补偿电缆产品特点及用途:
一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性；耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐 酸碱油水、不延燃、抗老化等优越性，产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。
本质安全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆安全性能，适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。
热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示 仪表联接构成测温系统。本产品采用GB／T 4989-94《热电偶用补偿导线》国家标准(等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准)，绝缘层和护层选用进口更优氟塑料，并采 用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度—60—205—260℃，属于当代国际先进水 平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。
二、产品执行标准：
热电偶用补偿导线及补偿电缆产品执行GB/T4989-94(等效采用IEC584-3标准)
三、产品特性：
1．导体z.ui高工作温度：
耐热级：聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡胶180℃
普通级：聚氯乙烯70℃和105℃，交联聚乙烯90℃
低烟无卤阻燃聚烯烃70℃，交联型90℃和125℃
2． 低环境温度：
聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
氟塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃
3． 电缆允许弯曲半径：
非铠装电缆z.ui小为外径的6倍
铜带屏蔽或钢带铠装点缆z.ui小为电缆外径的12倍
 |

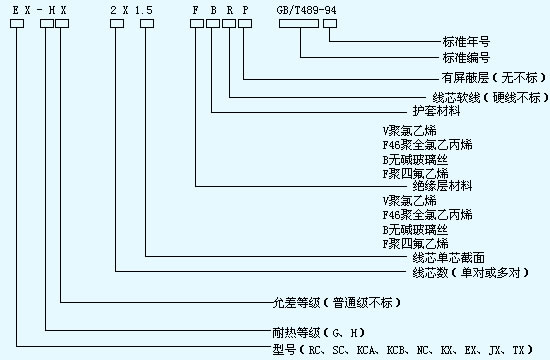

四、型号表示：
 |
五、主要技术指标：
补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
其中：a)型号y.i个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)；
c)字母“C”表示补偿型补偿导线(型别)。
注：SC型补偿导线可配用R型分度号热电偶
| 结构特征、绝缘层、护层材料、使用温度； | 使用分类、允差等级、护层着色标志： |
| 绝缘层及护层 使用温度 材料 符号 聚氟乙烯 PVC -25～70℃-25～105℃ 聚全氟乙丙烯 FEP -60～205℃ 可溶性聚四氟乙烯 PFA -60～260℃ 结绝示意 护层 绝缘层 合金丝 护层 屏蔽层 合金丝 | 使用分类 标志 允许登记及护层着色 普通级 jing.mi级 一般用 G （黑色） S（灰色） 耐热用 H （黑色） S（灰色） |
| 产品标号（标记）： | 补偿导线合金丝和绝缘层颜色： |
| 配用热电偶分度号 一般用（G）产品标号 耐热用（H）产品标号 普通级 jing.mi级（S） 普通级 jing.mi级（S） S SC-G SC-GS SC-H －－ N NC-G NC-GS NC-H NC-HS K NC-G NC-GS NC-H －－ KC2-G KG2-GS KC2-H KC2-HS KX-G KX-GS KX-H KX-HS E EX-G EX-GS EX-H EX-HS J JX-G JX-GS JX-H JX-HS T TX-G TX-GS TX-H TX-HS | 补偿号线型号 配用热电偶的分度号 补偿导线合金线 绝缘层着色 正极 负极 正极 负极 SC S(铂铬10—铂) SPC(铜) SNC(铜镍) 红 绿 NC N(镍铬硅—镍硅) NPC(铁) NNC(铜镍) 红 黄 KC K(铜—康铜) KPC(铜) KNC(铜镍) 红 蓝 KX K(镍铬—镍硅) KPX(镍铬) KNX(铜镍) 红 黑 EX E(镍铬—铜镍) EPX(镍铬) ENX(铜镍) 红 棕 JX J(铁—铜镍) JPX(铁) JNX(铜镍) 红 紫 TX T(铜—铜镍) TPX(铜) TNX(铜镍) 红 白 |
补偿导线的热电势、允差：
| 热电势及允差（μV） | 热电偶测试 端温度(℃) | ||||||
| 100 ℃ | 100 ℃ | ||||||
| 热电势 (标准值) | 允 差 | 热电势 (标准值) | 允 差 | ||||
| 普通级 | jing.mi级(S) | 普通级 | jing.mi级(S) | ||||
| SC或RC | 645 | ±60(±5.0℃) | ±30(±2.5℃) | 1440 | ±60(±5.0℃) | －－ | 1000 |
| KCA | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| KCB | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | －－ | －－ | 900 |
| KX | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| NC | 2774 | ±100(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| NX | 2774 | ±200(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| EX | 6317 | ±60(±2.5℃) | ±120(±1.5℃) | 13419 | ±200(±2.5℃) | ±120(±1.5℃) | 600 |
| JX | 5268 | ±140(±2.5℃) | ±85(±1.5℃) | 10777 | ±140(±2.5℃) | ±85(±1.5℃) | 500 |
| TX | 4277 | ±60(±1.0℃) | ±30(±0.5℃) | 9285 | ±90(±1.5℃) | ±48(±0.8℃) | 300 |
补偿导线的线芯截面、股数、单线直径及绝缘层、护层和外径尺寸：
| 使用分类 | 标称截面(mm2) | 单股线芯 | 多股软线芯(R) | 绝缘层厚度(mm) | 护层厚度(mm) | 外径上限(mm) | |||||
| 线芯股数(根) | 单线直径(mm) | 线芯股数(根) | 单线直径(mm) | 扁平型 | 屏蔽扁平型 | ||||||
| 单股线芯 | 多股线芯 | 单股线芯 | 多股线芯 | ||||||||
| 一般用(G) | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.7 | 3.0x4.6 | 3.1x4.8 | 3.8x5.4 | 3.9x5.6 |
| 0.5 | 1 | 0.80 | 7 | 0.30 | 0.5 | 0.8 | 3.7x6.4 | 3.9x6.6 | 4.5x7.2 | 4.7x7.4 | |
| 1.0 | 1 | 1.13 | 7 | 0.43 | 0.7 | 1.0 | 5.0x7.7 | 5.1x8.0 | 5.8x8.5 | 5.9x8.8 | |
| 1.5 | 1 | 1.37 | 7 | 0.52 | 0.7 | 1.0 | 5.2x8.3 | 5.5x8.7 | 6.0x9.1 | 6.3x9.6 | |
| 2.5 | 1 | 1.76 | 19 | 0.41 | 0.7 | 1.0 | 5.7x9.3 | 5.9x9.8 | 6.5x10.1 | 6.7x10.7 | |
| 耐热用(H) | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.3 | 2.3x4.0 | 2.4x4.2 | 3.1x4.8 | 3.2x5.0 |
| 0.5 | 1 | 0.80 | 7 | 0.3 | 0.4 | 0.3 | 2.9x5.0 | 3.0x5.2 | 3.7x5.5 | 3.8x6.0 | |
| 1.0 | 1 | 1.13 | 7 | 0.43 | 0.4 | 0.3 | 3.5x5.7 | 3.7x6.1 | 4.3x6.5 | 4.5x6.9 | |
| 1.5 | 1 | 1.37 | 7 | 0.52 | 0.4 | 0.3 | 4.0x6.5 | 4.2x6.9 | 4.8x7.3 | 5.0x7.7 | |
| 2.5 | 1 | 1.76 | 19 | 0.41 | 0.4 | 0.3 | 4.5x7.3 | 4.8x7.9 | 5.3x8.1 | 5.6x8.7 |
订交货说明：
1、交货长度为100m或整数倍，允许有不短于20m的短段导线交货，但数量不得超过交货总量的10％。
2、本厂生产热电偶用补偿电缆，供多点测温使用。
3，用户如有特殊需求，可在订货合同中注明。
六：基本型号及名称：
1：热电偶用补偿导线
KX-GA-VV | 聚氯乙烯绝缘聚氯乙烯护套jing.mi级K分度号热电偶补偿导线 |
KX-GA-VVR | 聚氯乙烯绝缘聚氯乙烯护套jing.mi级K分度号热电偶补偿软导线 |
KX-GA-VVP | 聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽jing.mi级K分度号热电偶补偿导线 |
KX-GA-VVRP | 聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽jing.mi级K分度号热电偶补偿软导线 |
KX-HA-FF | 氟塑料绝缘和护套jing.mi级K分度号热电偶补偿导线 |
KX-HA-FFR | 氟塑料绝缘和护套jing.mi级K分度号热电偶补偿软导线 |
KX-HA-FFP | 氟塑料绝缘和护套铜丝编织屏蔽jing.mi级K分度号热电偶补偿导线 |
KX-HA-FFRP | 氟塑料绝缘和护套铜丝编织屏蔽jing.mi级K分度号热电偶补偿软导线 |
KX-HA-FG | 氟塑料绝缘硅橡胶护套jing.mi级K分度号热电偶补偿导线 |
KX-HA-FGR | 氟塑料绝缘硅橡胶护套jing.mi级K分度号热电偶补偿软导线 |
KX-HA-FGP | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽jing.mi级K分度号热电偶补偿导线 |
KX-HA-FGRP | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽jing.mi级K分度号热电偶补偿软导线 |
KX-HA-FV | 氟塑料绝缘聚氯乙烯护套jing.mi级K分度号热电偶补偿导线 |
KX-HA-FVR | 氟塑料绝缘聚氯乙烯护套jing.mi级K分度号热电偶补偿软导线 |
KX-HA-FVP | 氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽jing.mi级K分度号热电偶补偿导线 |
KX-HA-FVRP | 氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽jing.mi级K分度号热电偶补偿软导线 |
KX-GA-YJV | 交联聚乙烯绝缘聚氯乙烯护套jing.mi级K分度号热电偶补偿导线 |
KX-GA-YJVR | 交联聚乙烯绝缘聚氯乙烯护套jing.mi级K分度号热电偶补偿软导线 |
KX-GA-YJVP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽jing.mi级K分度号热电偶补偿导线 |
KX-GA-YJVRP | 低烟无卤绝缘和护套铜丝编织屏蔽jing.mi级K分度号热电偶补偿软导线 |
KX-GA-YDYD | 低烟无卤绝缘和护套jing.mi级K分度号热电偶补偿导线 |
KX-GA- YDYD R | 低烟无卤绝缘和护套jing.mi级K分度号热电偶补偿软导线 |
KX-GA- YDYD P | 低烟无卤绝缘和护套铜丝编织屏蔽jing.mi级K分度号热电偶补偿导线 |
KX-GA- YDYD RP | 低烟无卤绝缘和护套铜丝编织屏蔽jing.mi级K分度号热电偶补偿软导线 |
注：上述型号仅列出KX，其他如SC、KC、EX、BC、TX、JX只需改变型号y.i项即可， 阻燃型补偿导线型号前加ZR，ZR192为进口PFA材料， 屏蔽可采用镀锡铜丝屏蔽。 |
2：本安型热电偶用补偿导线
IA-KX-GA-YVP | 聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽jing.mi级K分度号本安热电偶补偿导线 |
IA-KX-GA-YVRP | 聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽jing.mi级K分度号本安热电偶补偿软导线 |
IA-KX-HA-FFP | 氟塑料绝缘和护套铜丝编织屏蔽jing.mi级K分度号本安热电偶补偿导线 |
IA-KX-HA-FFRP | 氟塑料绝缘和护套铜丝编织屏蔽jing.mi级K分度号本安热电偶补偿软导线 |
IA-KX-HA-FGP | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽jing.mi级K分度号本安热电偶补偿导线 |
IA-KX-HA-FGRP | 氟塑料绝缘硅橡胶护套铜丝编织屏蔽jing.mi级K分度号本安热电偶补偿软导线 |
注：上述型号仅列出KX，其他如SC、KC、EX、NC、TX、JX只需改变型号y.i项即可， 阻燃型在型号前加ZR，ZR192为进口PFA材料， 屏蔽可采用镀锡铜丝屏蔽。 |
3：补偿电缆
KX-GA-VVP | 聚氯乙烯绝缘和护套铜丝编织总屏蔽jing.mi级K分度号热电偶用补偿电缆 |
KX-GA-VVRP | 聚氯乙烯绝缘和护套铜丝编织总屏蔽jing.mi级K分度号热电偶用补偿软电缆 |
KX-GA-VPVP | 聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽jing.mi级K分度号热电偶用补偿电缆 |
KX-GA-VPVRP | 聚氯乙烯绝缘和护套铜丝编织分屏加总屏蔽jing.mi级K分度号热电偶用补偿软电缆 |
KX-GA-YJVP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽jing.mi级K分度号热电偶用补偿电缆 |
KX-GA-YJVRP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽jing.mi级K分度号热电偶用补偿软电缆 |
KX-GA-YJPVP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽jing.mi级K分度号热电偶用补偿电缆 |
KX-GAYJPVRP | 交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽jing.mi级K分度号热电偶用补偿软电缆 |
KX-HA-FFP | 氟塑料烯绝缘和护套铜丝编织总屏蔽jing.mi级K分度号热电偶用补偿电缆 |
KX-HA-FFRP | 氟塑料烯绝缘和护套铜丝编织总屏蔽jing.mi级K分度号热电偶用补偿软电缆 |
KX-HA-FPFP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽jing.mi级K分度号热电偶用补偿电缆 |
KX-HA-FPFRP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽jing.mi级K分度号热电偶用补偿软电缆 |
KX-HA-FVP | 氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽jing.mi级K分度号热电偶用补偿电缆 |
KX-HA-FVRP | 氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽jing.mi级K分度号热电偶用补偿软电缆 |
KX-HA-FPVP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽jing.mi级K分度号热电偶用补偿电缆 |
KX-HA-FPVRP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽jing.mi级K分度号热电偶用补偿软电缆 |
KX-HA-FGP | 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽jing.mi级K分度号热电偶用补偿电缆 |
KX-HA-FGRP | 氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽jing.mi级K分度号热电偶用补偿软电缆 |
KX-HA-FPGP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽jing.mi级K分度号热电偶用补偿电缆 |
KX-HA-FPGRP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽jing.mi级K分度号热电偶用补偿软电缆 |
注：1以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如P2、P3 2 阻燃型在型号前加ZR，铠装电缆型号后加22，ZR192为进口PFA材料，耐温260℃ |
4：本安型补偿电缆
IA-KX-GA-FPVP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽jing.mi级K分度号本安型热电偶用补偿电缆 |
IA-KX-GA-FPVRP | 氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽jing.mi级K分度号本安型热电偶用补偿软电缆 |
IA-KX-HA-FPFP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽jing.mi级K分度号本安型热电偶用补偿电缆 |
IA-KX-HA-FPFRP | 氟塑料绝缘和护套铜丝编织分屏加总屏蔽jing.mi级K分度号本安型热电偶用补偿软电缆 |
IA-KX-HA-FPGP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽jing.mi级K分度号本安型热电偶用补偿电缆 |
IA-KX-HA-FPGRP | 氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽jing.mi级K分度号本安型热电偶用补偿软电缆 |
注：1以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如P2、P3 2 阻燃型在型号前加ZR，铠装电缆型号后加22，ZR192为进口PFA材料，耐温260℃ |
七、代号名称和含义：
表2
项目 | 代号 | 说明 |
阻燃特性 | ZR | 分A、B、C级阻燃 |
系列代号 | /IA | 无(本安型) |
绝缘材料 | Y | 聚乙烯 |
YJ | 交联聚乙烯 | |
YD | 低烟无卤阻燃聚烯烃 | |
F | 聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) | |
护套材料 | YD | 低烟无卤阻燃聚烯烃 |
V | 聚氯乙烯 | |
F | 聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) | |
G | 硅橡胶 | |
屏蔽材料 | P | 铜丝编织屏蔽 |
P2 | 铜带绕包屏蔽 | |
P3 | 铝塑复合带绕包屏蔽 | |
导体结构 | A | 单股导体 |
B | 7股绞合导体 | |
R | 多股绞合导体 |
