1.1 概述
航空航天用镀银铜芯聚四氟乙烯绝缘电线电缆按GJB773A/3A-2000国军标生产，该类产品具有突出的耐高温性能，优良的化学性能，阻燃、耐潮湿等优点。主要用于高低温条件下电子设备、仪器仪表线路、航空航天jing.mi设备及其它电器装置内部连接等。
使用特性：
1. 额定电压：交流 600V
2. 额定温度：200℃
3. 使用的z.ui低环境温度：-65℃

1.3 常用规格结构数据表（可根据用户特殊需要定做）

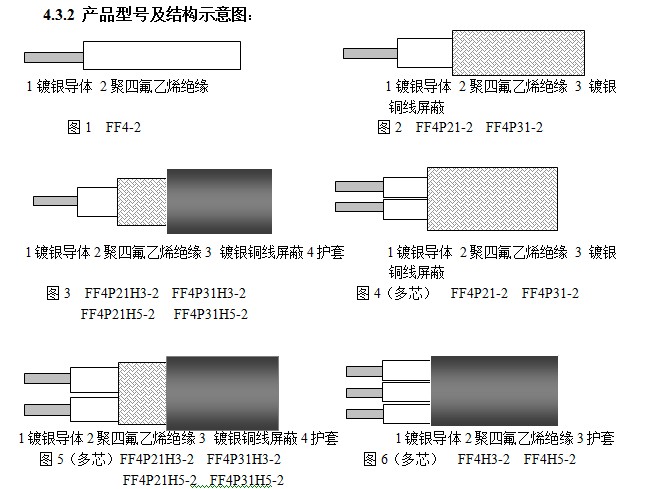

芯数	标称截面 mm2	线芯结构根数/直径 mm	外径及偏差 mm	成品外径z.ui大值 mm			成品电缆重量 z.ui大值 kg/km
芯数	标称截面 mm2	线芯结构根数/直径 mm	FF4-2	FF4P21-2 FF4P31-2	FF4P21H3-2 FF4P31H3-2	FF4P21H5-2 FF4P31H5-2	FF4-2	FF4P21-2 FF4P31-2	FF4P21H3-2 FF4P31H3-2	FF4P21H5-2 FF4P31H5-2
1 芯	0.08	7/0.12	0.84±0.05	1.34	2.06	2.10	2.02	5.45	9.69	9.97
	0.14	19/0.10	0.97±0.05	1.47	2.19	2.23	2.83	6.65	11.2	11.5
	0.20	19/0.12	1.09±0.05	1.59	2.31	2.35	3.84	8.03	12.9	13.2
	0.4/0.3	19/0.16	1.25±0.05	1.75	2.47	2.51	5.54	10.2	15.5	15.8
	0.6/0.5	19/0.20	1.47±0.05	1.97	2.69	2.73	8.08	13.4	19.2	19.6
	0.75	19/0.23	1.66±0.05	2.16	2.88	2.92	10.2	16.1	22.4	22.8
	1.00	19/0.26	1.73±0.05	2.23	2.95	2.99	12.1	18.3	24.7	25.1
	1.20	19/0.28	1.91±0.05	2.41	3.13	3.17	14.9	21.6	28.5	28.9
	1.50	19/0.32	2.19±0.05	2.69	3.41	3.45	18.5	26.1	33.7	34.1
	2.00	19/0.36	2.29±0.05	2.79	3.51	3.55	22.5	30.4	38.2	38.7
	2.50	37/0.30	2.72±0.08	3.25	3.97	4.01	31.5	40.8	49.8	50.3
	3.00	37/0.32	2.82±0.08	3.35	4.07	4.11	35.9	45.4	54.7	55.3
	4.00	37/0.37	3.41±0.10	3.96	4.98	4.72	46.9	58.0	74.1	69.8
	5.00	37/0.40	3.53±0.10	4.08	5.10	4.84	56.2	68.0	84.2	79.8
	6.00	37/0.45	4.25±0.10	4.80	5.82	5.56	69.5	83.5	102	97.2

常用规格结构数据表（续）

芯数	标称截面 mm2	线芯结构根数/直径 mm	成品外径z.ui大值 mm					成品电缆重量 z.ui大值 kg/km
芯数	标称截面 mm2	线芯结构根数/直径 mm	FF4H3-2	FF4H5-2	FF4P21-2 FF4P31-2	FF4P21H3-2 FF4P31H3-2	FF4P21H5-2 FF4P31H5-2	FF4H3-2-	FF4H5-2	FF4P21-2 FF4P31-2	FF4P21H3-2 FF4P31H3-2	FF4P21H5-2 FF4P31H5-2
2 芯	0.08	7/0.12	2.50	2.54	2.23	2.95	2.99	9.00	9.33	9.73	15.7	16.1
	0.14	19/0.10	2.76	2.80	2.49	3.21	3.25	11.2	11.6	12.1	18.7	19.1
	0.20	19/0.12	3.00	3.04	2.73	3.45	3.49	13.8	14.2	14.8	22.0	22.4
	0.4/0.3	19/0.16	3.32	3.36	3.05	3.77	3.81	18.0	18.4	19.2	27.0	27.5
	0.6/0.5	19/0.20	3.76	3.80	3.49	4.21	4.25	24.2	24.7	25.6	34.4	34.9
	0.75	19/0.23	4.44	4.18	3.87	4.89	4.63	33.5	29.9	30.9	45.2	41.2
	1.00	19/0.26	4.58	4.32	4.01	5.03	4.77	37.8	34.1	35.2	49.0	45.8
	1.20	19/0.28	4.94	4.68	4.37	5.39	5.13	44.6	40.7	41.9	57.7	53.4
	1.50	19/0.32	5.50	5.24	4.93	5.95	5.69	53.8	49.3	50.8	68.4	63.6
	2.00	19/0.36	5.70	5.44	5.13	6.15	5.89	62.6	58.0	59.5	77.8	72.8
	2.50	37/0.30	6.50	6.20	6.05	7.07	6.80	84.8	80.3	81.1	100.5	93.7
	3.00	37/0.32	6.70	6.40	6.25	7.27	6.95	94.3	89.8	91.6	116.7	109.6
	4.00	37/0.37	7.90	7.50	7.45	8.47	8.10	120.6	114.6	122.5	151.9	144.7
	5.00	37/0.40	8.10	8.75	7.75	8.80	9.00	140.1	154.7	142.5	174.0	180.1
	6.00	37/0.45	9.60	9.25	9.15	10.20	10.45	175.0	187.6	174.7	211.6	219.4

常用规格结构数据表（续）

芯数	标称截面 mm2	线芯结构根数/直径 mm	成品外径z.ui大值 mm					成品电缆重量 z.ui大值 kg/km
芯数	标称截面 mm2	线芯结构根数/直径 mm	FF4H3-2-	FF4H5-2	FF4P21-2 FF4P31-2	FF4P21H3-2 FF4P31H3-2	FF4P21H5-2 FF4P31H5-2	FF4H3-2-	FF4H5-2	FF4P21-2 FF4P31-2	FF4P21H3-2 FF4P31H3-2	FF4P21H5-2 FF4P31H5-2
3 芯	0.08	7/0.12	2.64	2.68	2.37	3.09	3.13	11.7	12.1	12.6	19.3	19.7
	0.14	19/0.10	2.92	2.96	2.65	3.37	3.41	14.9	15.3	15.9	23.3	23.7
	0.20	19/0.12	3.18	3.22	2.91	3.63	3.67	18.6	19.0	19.8	27.8	28.3
	0.4/0.3	19/0.16	3.53	3.57	3.26	3.98	4.02	24.6	25.1	26.0	34.8	35.4
	0.6/0.5	19/0.20	4.00	4.04	3.73	4.45	4.49	33.6	34.1	35.2	45.2	45.8
	0.75	19/0.23	4.71	4.45	4.14	5.16	4.90	45.7	41.6	42.9	58.9	54.5
	1.00	19/0.26	4.86	4.60	4.29	5.31	5.05	52.0	47.8	49.2	66.8	61.2
	1.20	19/0.28	5.25	4.99	4.68	5.70	5.44	61.9	57.4	58.9	76.8	71.9
	1.50	19/0.32	5.86	5.60	5.29	6.31	6.05	75.0	70.0	71.7	91.7	86.3
	2.00	19/0.36	6.07	5.81	5.50	6.52	6.26	88.1	82.8	84.7	105.0	100.0
	2.50	37/0.30	7.03	6.75	6.50	7.50	7.25	118.8	114.3	116.5	141.9	132.1
	3.00	37/0.32	7.25	6.90	6.70	7.72	7.40	132.2	138.9	131.3	157.9	146.5
	4.00	37/0.37	8.55	8.30	8.00	9.05	9.25	170.5	180.1	170.9	203.3	192.0
	5.00	37/0.40	8.85	8.95	8.45	9.50	9.80	199.5	209.7	199.9	234.1	241.9
	6.00	37/0.45	10.4	10.65	9.95	11.0	11.20	245.1	257.4	246.0	285.9	297.6

常用规格结构数据表（续）

芯数	标称截面 mm2	线芯结构根数/直径 mm	成品外径z.ui大值 mm					成品电缆重量 z.ui大值 kg/km
芯数	标称截面 mm2	线芯结构根数/直径 mm	FF4H3-2-	FF4H5-2	FF4P21-2 FF4P31-2	FF4P21H3-2 FF4P31H3-2	FF4P21H5-2 FF4P31H5-2	FF4H3-2-	FF4H5-2	FF4P21-2 FF4P31-2	FF4P21H3-2 FF4P31H3-2	FF4P21H5-2 FF4P31H5-2
4 芯	0.08	7/0.12	2.87	2.91	2.60	3.32	3.36	14.5	14.9	15.5	22.8	23.3
	0.14	19/0.10	3.19	3.23	2.92	3.64	3.68	18.5	19.0	19.7	27.9	28.4
	0.20	19/0.12	3.48	3.52	3.21	3.93	3.97	23.4	23.9	24.8	33.6	34.1
	0.4/0.3	19/0.16	3.87	3.91	3.60	4.32	4.36	31.3	31.8	32.9	42.7	43.2
	0.6/0.5	19/0.20	4.70	4.44	4.13	5.15	4.89	47.6	43.5	44.8	61.1	56.6
	0.75	19/0.23	5.16	4.90	4.59	5.61	5.35	57.9	53.4	54.9	72.8	67.9
	1.00	19/0.26	5.33	5.07	4.76	5.78	5.52	66.2	61.6	63.2	81.6	76.6
	1.20	19/0.28	5.76	5.50	5.19	6.21	5.95	79.2	74.1	75.9	95.9	90.5
	1.50	19/0.32	6.44	6.18	5.87	6.89	6.63	96.2	90.6	92.7	115.0	109.0
	2.00	19/0.36	6.68	6.42	6.11	7.13	6.87	113.0	107.0	110.0	133.0	130.0
	2.50	37/0.30	7.88	7.56	7.20	8.22	7.98	153.3	146.7	152.9	181.4	173.1
	3.00	37/0.32	8.02	7.76	7.45	8.47	8.25	170.9	165.6	171.7	202.0	191.2
	4.00	37/0.37	9.47	9.67	9.05	10.10	10.25	220.8	231.9	221.5	257.9	267.8
	5.00	37/0.40	9.78	9.96	9.30	10.50	10.55	259.4	272.4	259.8	302.9	314.1
	6.00	37/0.45	11.52	11.75	11.05	12.30	12.30	318.8	330.2	319.9	372.8	386.8
