航空航天用镀银铜芯聚全氟乙丙烯绝缘轻型电线电缆
1.1 概述
轻型航空航天用镀银铜芯聚全氟乙丙烯绝缘电线电缆按国军标GJB773A/10A- 2000生产，该类产品具有突出的耐高温性能 、耐潮湿性能 、阻燃性能。特点：重量轻 、体积小 、柔软。主要用于高低温条件下电子设备 、仪器仪表线路及其它jing.mi电器装置内部连接等。
使用特性：
1. 额定电压 ：交流 600V
2. 额定温度 ：200℃
3. 使用的z.ui低环境温度 ：-65℃

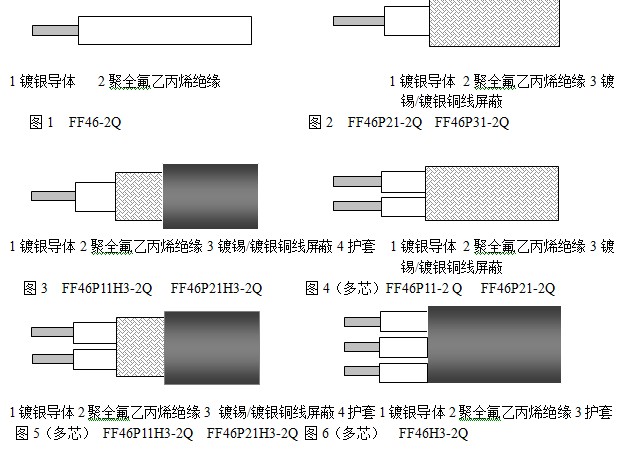

1.2 产品型号及结构示意图：
1.3 常用规格结构数据表（可根据用户特殊需要定做）
| 芯数 | 标称 截面 mm2 | 线芯结构 根数/直径 mm | 外径及偏差 mm | 成品外径z.ui大值 mm | 成品电缆重量 z.ui大值 kg/km | |||
| FF46-2Q | FF46P21-2Q FF46P11-2Q | FF46P21H3-2Q FF46P11H3-2Q | FF46-2Q | FF46P11-2Q FF46P21-2Q | FF46P21H3-2Q FF46P11H3-2Q | |||
| 1 芯 | 0.06 | 7/0.10 | 0.61±0.05 | 1.11 | 1.67 | 1.14 | 3.86 | 6.56 |
| 0.08 | 7/0.12 | 0.69±0.05 | 1.19 | 1.75 | 1.59 | 4.56 | 7.41 | |
| 0.14 | 19/0.10 | 0.79±0.05 | 1.29 | 1.85 | 2.25 | 5.52 | 8.57 | |
| 0.20 | 19/0.12 | 0.91±0.05 | 1.41 | 1.97 | 3.36 | 7.00 | 10.3 | |
| 0.4/0.3 | 19/0.16 | 1.07±0.05 | 1.57 | 2.13 | 4.79 | 8.92 | 12.5 | |
| 0.6/0.5 | 19/0.20 | 1.27±0.05 | 1.77 | 2.33 | 7.19 | 11.9 | 15.9 | |
| 0.75 | 19/0.23 | 1.49±0.05 | 1.99 | 2.55 | 9.29 | 14.7 | 19.1 | |
| 1.00 | 19/0.26 | 1.55±0.05 | 2.05 | 2.61 | 11.1 | 16.7 | 21.2 | |
| 1.20 | 19/0.28 | 1.78±0.05 | 2.28 | 2.84 | 14.2 | 20.5 | 27.5 | |
| 1.50 | 19/0.32 | 2.04±0.08 | 2.57 | 3.13 | 17.8 | 25.0 | 32.8 | |
常用规格结构数据表（续/轻型）
| 芯数 | 标称 截面 mm2 | 线芯结构 根数/直径 mm | 成品外径z.ui大值 mm | 成品电缆重量 z.ui大值 kg/km | ||||
| FF46H3-2Q | FF46P21-2Q FF46P11-2Q | FF46P21H3-2Q FF46P11H3-2Q | FF46H3-2Q | FF46P11-2Q FF46P21-2Q | FF46P21H3-2Q FF46P11H3-2Q | |||
| 2 芯 | 0.06 | 7/0.10 | 1.88 | 1.77 | 2.33 | 5.17 | 6.66 | 10.4 |
| 0.08 | 7/0.12 | 2.04 | 1.93 | 2.49 | 6.36 | 8.02 | 12.0 | |
| 0.14 | 19/0.10 | 2.24 | 2.13 | 2.69 | 8.06 | 9.92 | 14.3 | |
| 0.20 | 19/0.12 | 2.48 | 2.37 | 2.93 | 10.8 | 12.9 | 17.7 | |
| 0.4/0.3 | 19/0.16 | 2.80 | 2.69 | 3.25 | 14.2 | 16.6 | 22.0 | |
| 0.6/0.5 | 19/0.20 | 3.20 | 3.09 | 3.69 | 19.8 | 22.6 | 28.7 | |
| 0.75 | 19/0.23 | 3.70 | 3.53 | 4.23 | 24.9 | 30.1 | 39.9 | |
| 1.00 | 19/0.26 | 3.85 | 3.65 | 4.35 | 29.0 | 34.5 | 44.7 | |
| 1.20 | 19/0.28 | 4.15 | 4.11 | 4.80 | 36.4 | 42.4 | 53.7 | |
常用规格结构数据表（续/轻型）
| 芯数 | 标称 截面 mm2 | 线芯结构 根数/直径 mm | 成品外径z.ui大值 mm | 成品电缆重量 z.ui大值 kg/km | ||||
| FF46H3-2Q | FF46P21-2Q FF46P11-2Q | FF46P21H3-2Q FF46P11H3-2Q | FF46H3-2Q | FF46P11-2Q FF46P21-2Q | FF46P21H3-2Q FF46P11H3-2Q | |||
| 3 芯 | 0.06 | 7/0.10 | 1.99 | 1.88 | 2.44 | 6.71 | 8.43 | 12.5 |
| 0.08 | 7/0.12 | 2.16 | 2.05 | 2.61 | 8.41 | 10.3 | 14.8 | |
| 0.14 | 19/0.10 | 2.37 | 2.26 | 2.84 | 10.9 | 13.0 | 17.9 | |
| 0.20 | 19/0.12 | 2.63 | 2.52 | 3.08 | 14.7 | 17.1 | 22.7 | |
| 0.4/0.3 | 19/0.16 | 2.98 | 2.87 | 3.43 | 19.8 | 22.6 | 28.5 | |
| 0.6/0.5 | 19/0.20 | 3.41 | 3.30 | 3.86 | 27.9 | 31.2 | 38.0 | |
| 0.75 | 19/0.23 | 3.80 | 3.77 | 4.47 | 34.4 | 40.9 | 51.4 | |
| 1.00 | 19/0.26 | 3.92 | 3.89 | 4.59 | 40.2 | 47.0 | 57.8 | |
| 1.20 | 19/0.28 | 4.40 | 4.39 | 5.09 | 50.9 | 57.5 | 69.6 | |
产品规格（续/轻型）
| 芯数 | 标称 截面 mm2 | 线芯结构 根数/直径 mm | 成品外径z.ui大值 mm | 成品电缆重量 z.ui大值 kg/km | ||||
| FF46H3-2Q | FF46P21-2Q FF46P11-2Q | FF46P21H3-2Q FF46P11H3-2Q | FF46H3-2Q | FF46P11-2Q FF46P21-2Q | FF46P21H3-2Q FF46P11H3-2Q | |||
| 4 芯 | 0.06 | 7/0.10 | 2.16 | 2.05 | 2.61 | 8.26 | 10.2 | 14.7 |
| 0.08 | 7/0.12 | 2.35 | 2.24 | 2.80 | 10.5 | 12.7 | 17.5 | |
| 0.14 | 19/0.10 | 2.59 | 2.48 | 3.04 | 13.6 | 16.1 | 21.4 | |
| 0.20 | 19/0.12 | 2.88 | 2.77 | 3.33 | 18.7 | 21.5 | 27.4 | |
| 0.4/0.3 | 19/0.16 | 3.27 | 3.16 | 3.72 | 25.3 | 28.5 | 35.1 | |
| 0.6/0.5 | 19/0.20 | 3.75 | 3.64 | 4.20 | 36.0 | 39.7 | 47.3 | |
| 0.75 | 19/0.23 | 4.18 | 4.16 | 4.86 | 46.1 | 51.2 | 62.6 | |
| 1.00 | 19/0.26 | 4.32 | 4.30 | 5.00 | 53.5 | 59.9 | 71.8 | |
| 1.20 | 19/0.28 | 4.88 | 4.85 | 5.55 | 64.8 | 72.9 | 86.1 | |
