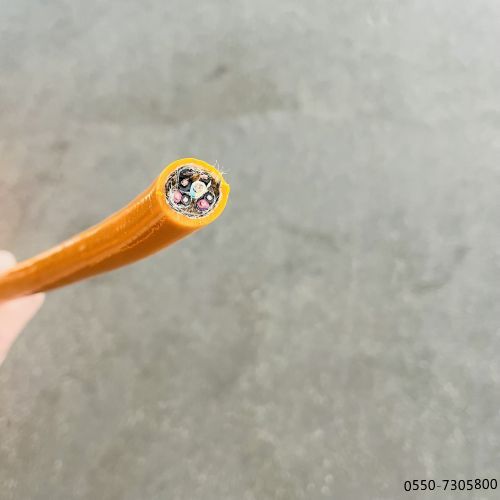

电缆金属护套的种类
附表 3 - 1 金属套的种类和代号
金 属 套 | 名 称 | 代 号 |
铅套 | 0 | |
铝套 | 平铝套(简称铝套) 皱纹铝套 焊接皱纹铝套 | L Lw Lw |
焊接皱纹钢套 | Gw | |
铜套 | 平铜套(简称铜套) 焊接皱纹铜套 | T Tw |
注 系 JB5268 . 1 - 91 标准规定。
附表 3 - 2 金属套电缆(电线)通用外护层型号、名称及适用场所
(根据现行国家标准 GB2952 . 2 - 89《电缆外护套》)
型 号 |
名 称 |
被保护 的 金属套 | 主 要 适 用 敷 设 场 所 | ||||||||||||
敷 设 方 式 | 特 殊 环 境 | ||||||||||||||
架室 |
室内 |
隧道 | 电缆 沟 |
管道 | 埋 地 |
竖井 |
水下 |
易燃 | 强电 干扰 | 严重 腐蚀 |
拉力 | ||||
一般 土壤 | 多砾石 | ||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
02 |
聚氯乙 烯外套 | 铅套 | △ | △ | △ | △ | △ | △ | △ | ||||||
铝套 | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||||||
皱纹钢套 或铝套 | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||||||
续表
型 号 |
名 称 |
被保护 的 金属套 | 主 要 适 用 敷 设 场 所 | ||||||||||||
敷 设 方 式 | 特 殊 环 境 | ||||||||||||||
架室 |
室内 |
隧道 | 电缆 沟 |
管道 | 埋 地 |
竖井 |
水下 |
易燃 | 强电 干扰 | 严重 腐蚀 |
拉力 | ||||
一般 土壤 | 多砾石 | ||||||||||||||
03 |
聚乙烯 外套 | 铅套 | △ | △ | △ | △ | △ | ||||||||
铝套 | △ | △ | △ | △ | △ | △ | △ | ||||||||
皱纹钢套 或铝套 | △ | △ | △ | △ | △ | △ | |||||||||
22 | 钢带铠 装聚氯 乙烯外 套 | 铅套 | △ | △ | △ | △ | △ | △ | △ | ||||||
铝套或皱 纹铝套 | △ | △ | △ | △ | △ | △ | △ | ||||||||
23 | 钢带铠 装聚乙 烯外套 | 铅套 | △ | △ | △ | △ | △ | ||||||||
铝套或皱 纹铝套 | △ | △ | △ | △ | △ | ||||||||||
32 | 细圆钢 丝铠装 聚氯乙 烯外套 |
各 种 金 属套 |
△ |
△ |
△ |
△ |
△ |
△ |
△ | ||||||
33 | 细圆钢 丝铠装 聚乙烯 外套 |
各 种 金 属套 |
△ |
△ |
△ |
△ |
△ |
△ | |||||||
41 | 粗圆钢 丝铠装 纤维外 被 |
各 种 金 属套 |
△ |
O |
△ | ||||||||||
42 | 粗圆钢 丝铠装 聚氯乙 烯外套 |
铅套 |
△ |
△ |
△ |
△ |
△ | ||||||||
43 | 粗圆钢 丝铠装 聚乙烯 外套 |
铅套 |
△ |
△ |
△ |
△ | |||||||||
续表
型 号 |
名 称 |
被保护 的 金属套 | 主 要 适 用 敷 设 场 所 | ||||||||||||
敷 设 方 式 | 特 殊 环 境 | ||||||||||||||
架室 |
室内 |
隧道 | 电缆 沟 |
管道 | 埋 地 |
竖井 |
水下 |
易燃 | 强电 干扰 | 严重 腐蚀 |
拉力 | ||||
一般 土壤 | 多砾石 | ||||||||||||||
441 | 双粗圆 钢丝铠 装纤维 外被 |
铅套 |
△ |
○ |
△ | ||||||||||
241 | 钢带.粗 圆钢丝 铠装纤 维外被 |
铅套 |
△ |
○ |
△ | ||||||||||
注 △表示适用；
○表示当采用涂塑钢丝等具有良好非金属防蚀层的钢丝时适用。
附表 3 - 3 金属套电缆(电线)通用外护层的结构组成
(根据现行国家标准 GB2952 . 2 - 89《电缆外护套》)
型号 | 外 护 层 结 构 | ||
内 衬 层 | 铠 装 层 | 外 被 层 | |
02 | 无 | 无 | 电缆沥青(或热熔胶) - 聚氯乙烯外套 |
03 | 无 | 无 | 电缆沥青(或热熔胶) - 聚氯乙烯外套 |
22 | 绕包型：电缆沥青.塑料带。 或电缆沥青.塑料带.无纺麻布 带。或电缆沥青.塑料带.浸渍 |
双钢带 | 聚氯乙烯外套 |
23 | 聚乙烯外套 | ||
32 | 纸带(或浸渍麻). 电缆沥青 挤出型：电缆沥青.聚氯乙烯 套。或电缆沥青.聚乙烯套 |
单细圆钢丝 | 聚氯乙烯外套 |
33 | 聚乙烯外套 | ||
41 | 胶粘涂料.聚丙烯绳或电缆沥青.浸 渍麻. 电缆沥青. 白垩粉 | ||
42 | 电缆沥青(或热熔胶).聚乙 | 单粗圆钢丝 | 聚氯乙烯外套 |
43 | 烯套。允许用：电缆沥青.塑料 带.浸渍麻. 电缆沥青 | 聚乙烯外套 | |
441 | 双粗圆钢丝 | 胶粘涂料.聚丙烯绳或电缆沥青.浸 | |
241 | 双钢带.单粗圆钢丝 | 渍麻. 电缆沥青. 白垩粉 | |
