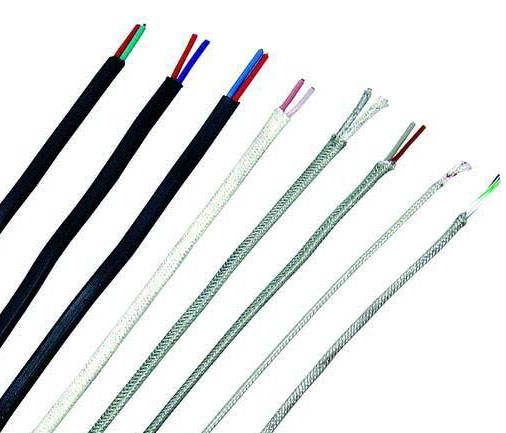

KX-GA-VVRP,KX-HA-FVRP热电偶用补偿导线及补偿电缆
KX-GA-VVRP,KX-HA-FVRP热电偶用补偿导线及补偿电缆的详细介绍
一、概述：
热电偶用补偿导线及补偿电缆产品特点及用途:
一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性；耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐 酸碱油水、不延燃、抗老化等优越性，产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。
本质安全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆安全性能，适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。
热 电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T 4989-94《热电偶用补偿导线》国家标准(等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准)，绝缘层和护层选用进口更优氟塑料，并采 用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度—60—205—260℃，属于当代国际先进水 平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。
二、产品执行标准：
热电偶用补偿导线及补偿电缆产品执行GB/T4989-94(等效采用IEC584-3标准)
三、产品特性：
1．导体z.ui高工作温度：
耐热级：聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡胶180℃
普通级：聚氯乙烯70℃和105℃，交联聚乙烯90℃
低烟无卤阻燃聚烯烃70℃，交联型90℃和125℃
2． 低环境温度：
聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
氟塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃
3． 电缆允许弯曲半径：
非铠装电缆z.ui小为外径的6倍
铜带屏蔽或钢带铠装点缆z.ui小为电缆外径的12倍
 |

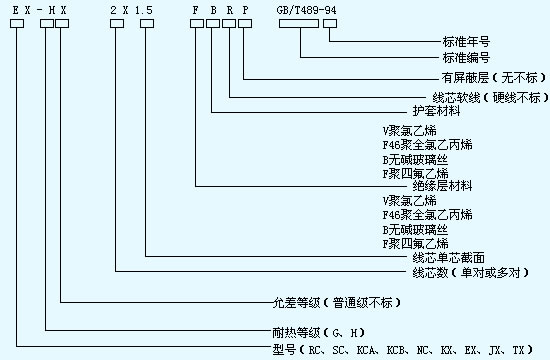

四、型号表示：
 |
五、主要技术指标：
补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
其中：a)型号y.i个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)；
c)字母“C”表示补偿型补偿导线(型别)。
注：SC型补偿导线可配用R型分度号热电偶
| 结构特征、绝缘层、护层材料、使用温度； | 使用分类、允差等级、护层着色标志： |
| 绝缘层及护层使用温度材料符号聚氟乙烯PVC-25～70℃-25～105℃聚全氟乙丙烯FEP-60～205℃可溶性聚四氟乙烯PFA-60～260℃结绝示意护层绝缘层合金丝护层屏蔽层合金丝 | 使用分类标志允许登记及护层着色普通级jing.mi级一般用G（黑色）S（灰色）耐热用H（黑色）S（灰色） |
| 产品标号（标记）： | 补偿导线合金丝和绝缘层颜色： |
| 配用热电偶分度号一般用（G）产品标号耐热用（H）产品标号普通级jing.mi级（S）普通级jing.mi级（S）SSC-GSC-GSSC-H--NNC-GNC-GSNC-HNC-HSKNC-GNC-GSNC-H--KC2-GKG2-GSKC2-HKC2-HSKX-GKX-GSKX-HKX-HSEEX-GEX-GSEX-HEX-HSJJX-GJX-GSJX-HJX-HSTTX-GTX-GSTX-HTX-HS | 补偿号线型号配用热电偶的分度号补偿导线合金线绝缘层着色正极负极正极负极SCS(铂铬10—铂)SPC(铜)SNC(铜镍)红绿NCN(镍铬硅—镍硅)NPC(铁)NNC(铜镍)红黄KCK(铜—康铜)KPC(铜)KNC(铜镍)红蓝KXK(镍铬—镍硅)KPX(镍铬)KNX(铜镍)红黑EXE(镍铬—铜镍)EPX(镍铬)ENX(铜镍)红棕JXJ(铁—铜镍)JPX(铁)JNX(铜镍)红紫TXT(铜—铜镍)TPX(铜)TNX(铜镍)红白 |
补偿导线的热电势、允差：
| 热电势及允差（μV） | 热电偶测试 端温度(℃) | ||||||
| 100 ℃ | 100 ℃ | ||||||
| 热电势 (标准值) | 允 差 | 热电势 (标准值) | 允 差 | ||||
| 普通级 | jing.mi级(S) | 普通级 | jing.mi级(S) | ||||
| SC或RC | 645 | ±60(±5.0℃) | ±30(±2.5℃) | 1440 | ±60(±5.0℃) | -- | 1000 |
| KCA | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| KCB | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | -- | -- | 900 |
| KX | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| NC | 2774 | ±100(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| NX | 2774 | ±200(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| EX | 6317 | ±60(±2.5℃) | ±120(±1.5℃) | 13419 | ±200(±2.5℃) | ±120(±1.5℃) | 600 |
| JX | 5268 | ±140(±2.5℃) | ±85(±1.5℃) | 10777 | ±140(±2.5℃) | ±85(±1.5℃) | 500 |
| TX | 4277 | ±60(±1.0℃) | ±30(±0.5℃) | 9285 | ±90(±1.5℃) | ±48(±0.8℃) | 300 |
补偿导线的线芯截面、股数、单线直径及绝缘层、护层和外径尺寸：
| 使用分类 | 标称截面(mm2) | 单股线芯 | 多股软线芯(R) | 绝缘层厚度(mm) | 护层厚度(mm) | 外径上限(mm) | |||||
| 线芯股数(根) | 单线直径(mm) | 线芯股数(根) | 单线直径(mm) | 扁平型 | 屏蔽扁平型 | ||||||
| 单股线芯 | 多股线芯 | 单股线芯 | 多股线芯 | ||||||||
| 一般用(G) | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.7 | 3.0x4.6 | 3.1x4.8 | 3.8x5.4 | 3.9x5.6 |
| 0.5 | 1 | 0.80 | 7 | 0.30 | 0.5 | 0.8 | 3.7x6.4 | 3.9x6.6 | 4.5x7.2 | 4.7x7.4 | |
| 1.0 | 1 | 1.13 | 7 | 0.43 | 0.7 | 1.0 | 5.0x7.7 | 5.1x8.0 | 5.8x8.5 | 5.9x8.8 | |
| 1.5 | 1 | 1.37 | 7 | 0.52 | 0.7 | 1.0 | 5.2x8.3 | 5.5x8.7 | 6.0x9.1 | 6.3x9.6 | |
| 2.5 | 1 | 1.76 | 19 | 0.41 | 0.7 | 1.0 | 5.7x9.3 | 5.9x9.8 | 6.5x10.1 | 6.7x10.7 | |
| 耐热用(H) | 0.2 | 1 | 0.5 | 7 |
