简单介绍】直流高压耐高温线适用于煤气点火、汽车点火、电视机、微波炉、仪器仪表内部高压、电子电器及其它器械的高电压场合。
UL1911直流高压耐高温线
详细描述
型 号：AWM1911
执行标准：UL758-2000
直流高压耐高温线产品特性：
1、额定电压：5KV、10KV、15KV、20KV、25KV、30KV、35KV、40KV、50KV
2、工作温度：-60～+250℃

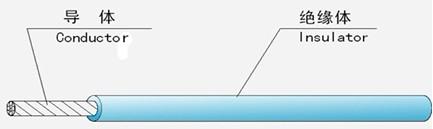

3、导 体：绞合镀银或镀镍铜线
4、绝 缘：PFA铁氟龙
5、颜 色：红/黄/兰/白/黑/黄绿/棕等
用途：
直流高压耐高温线适用于煤气点火、汽车点火、电视机、微波炉、仪器仪表内部高压、电子电器及其它器械的高电压场合。
交货要求：
按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%。
规格结构及技术参数：
UL1911耐高温高压电线技术参数（1）
导 体 | 绝 缘 | 20 ℃时导体 | 包装 | ||||||||||||
线号 | 导体结构 | 截面积 | 5KV | 10kv | 15KV | 20KV | 25KV | ||||||||
厚度 | 外径 | 厚度 | 外径 | 厚度 | 外径 | 厚度 | 外径 | 厚度 | 外径 | 镀镍 | 镀银 | ||||
24 | 7/0.20 | 0.22 | 0.50 | 1.60 | 0.60 | 1.80 | 0.65 | 1.90 | 0.70 | 2.00 | 0.75 | 2.10 | 97.8 | 89.2 | 305 |
22 | 19/0.15 | 0.33 | 0.50 | 1.75 | 0.60 | 1.95 | 0.65 | 2.05 | 0.70 | 2.15 | 0.75 | 2.25 | 67.2 | 56.4 | 305 |
20 | 19/0.18 | 0.50 | 0.50 | 1.90 | 0.60 | 2.10 | 0.65 | 2.20 | 0.70 | 2.30 | 0.75 | 2.40 | 40.1 | 35.3 | 305 |
18 | 19/0.23 | 0.80 | 0.50 | 2.15 | 0.60 | 2.35 | 0.65 | 2.45 | 0.70 | 2.55 | 0.75 | 2.65 | 24.7 | 22.2 | 305 |
17 | 19/0.26 | 1.0 | 0.50 | 2.30 | 0.60 | 2.50 | 0.65 | 2.60 | 0.70 | 2.70 | 0.75 | 2.80 | 20.0 | 17.6 | 305 |
16 | 19/0.30 | 1.31 | 0.50 | 2.50 | 0.60 | 2.60 | 0.65 | 2.80 | 0.70 | 2.90 | 0.75 | 3.00 | 16.2 | 14.0 | 305 |
14 | 19/0.37 | 2.08 | 0.50 | 2.85 | 0.60 | 3.05 | 0.65 | 3.15 | 0.70 | 3.25 | 0.75 | 3.35 | 9.50 | 8.78 | 305 |
12 | 19/0.48 | 3.31 | 0.50 | 3.40 | 0.60 | 3.60 | 0.65 | 3.70 | 0.70 | 3.80 | 0.75 | 3.90 | 6.08 | 5.53 | 305 |
10 | 37/0.43 | 5.30 | 0.50 | 4.05 | 0.60 | 4.25 | 0.65 | 4.30 | 0.70 | 4.40 | 0.75 | 4.50 | 3.73 | 3.47 | 305 |
UL1911耐高温高压电线技术参数（2）
导 体 | 绝缘 | 20 ℃时导体 | 包装 | ||||||||||
线号 | 根数/线径 | 标称 | 30kv | 35kv | 40KV | 50KV | |||||||
厚度 | 外径 | 厚度 | 外径 | 厚度 | 外径 | 厚度 | 外径 | 镀镍 | 镀银 | ||||
24 | 7/0.20 | 0.22 | 0.85 | 2.30 | 0.90 | 2.40 | 1.0 | 2.60 | 1.15 | 2.90 | 97.8 | 89.2 | 305 |
22 | 19/0.15 | 0.33 | 0.85 | 2.45 | 0.90 | 2.55 | 1.0 | 2.75 | 1.15 | 3.05 | 67.2 | 56.4 | 305 |
20 | 19/0.18 | 0.50 | 0.85 | 2.60 | 0.90 | 2.70 | 1.0 | 2.90 | 1.15 | 3.20 | 40.1 | 35.3 | 305 |
18 | 19/0.23 | 0.80 | 0.85 | 2.85 | 0.90 | 2.95 | 1.0 | 3.15 | 1.15 | 3.45 | 24.7 | 22.2 | 305 |
17 | 19/0.26 | 1.0 | 0.85 | 3.00 | 0.90 | 3.10 | 1.0 | 3.30 | 1.15 | 3.60 | 20.0 | 17.6 | 305 |
16 | 19/0.30 | 1.31 | 0.85 | 3.20 | 0.90 | 3.30 | 1.0 | 3.50 | 1.15 | 3.80 | 16.2 | 14.0 | 305 |
14 | 19/0.37 | 2.08 | 0.85 | 3.55 | 0.90 | 3.65 | 1.0 | 3.85 | 1.15 | 4.15 | 9.50 | 8.78 | 305 |
12 | 19/0.48 | 3.31 | 0.85 | 4.10 | 0.90 | 4.20 | 1.0 | 4.40 | 1.15 | 4.70 | 6.08 | 5.53 | 305 |
10 | 37/0.43 | 5.30 | 0.85 | 4.75 | 0.90 | 4.85 | 1.0 | 5.05 | 1.1 |
