AGRP 硅橡胶玻璃纤维编织电缆线
用 途：本产品适用于交流额定电压500伏及以下电器线路安装连接，广泛用于电热器具、烤漆房，照明设备灯饰及家用电器产品。
特 点：耐老化、耐磨、无毒、无味，使用寿命长，柔软弯曲性能好。
标 准：GB5013.3--97
使用条件：额定电压 300/500V 额定温度 -60℃～+180℃
型号及名称
245 IEC 03 （YG） AGRP——镀锡铜芯硅橡胶绝缘玻璃纤维编织电线
245 IEC 03 （YG） AGR ——镀锡铜芯橡胶绝缘电线

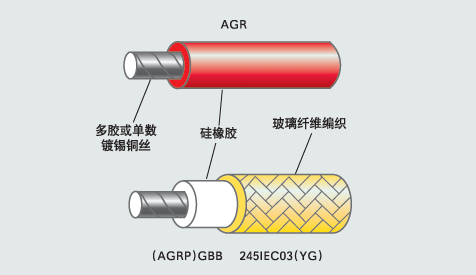

产品示意图
规格及参数
标称截面积m㎡ | 导体结构 根数/单位 | 平均绝缘厚度mm | 电线大 外径mm | 导体直流电阻20℃Ω/km | 电线电缆试验电压kv | 平均重量 |
0.3 | 17/0.15 | 0.6 | 1.8±0.05 | 53 | 3 | 6.0 |
0.35 | 20/0.15 | 0.6 | 1.9±0.05 | 48 | 3 | 8.0 |
0.5 | 20/0.18 | 0.6 | 2.2±0.05 | 40 | 3 | 9 |
0.75 | 24/0.20 | 0.6 | 2.4±0.10 | 26 | 3 | 12 |
1 | 30/0.20 | 0.6 | 2.5±0.10 | 19.3 | 3 | 14.5 |
1.5 | 30/0.25 | 0.7 | 2.9±0.10 | 13.2 | 5 | 20 |
2 | 40/0.25 | 0.7 | 3.1±0.10 | 9.9 | 5 | 24.5 |
2.5 | 49/0.25 | 0.8 | 3.7±0.10 | 7.98 | 5 | 29.5 |
4 | 56/0.3 | 0.8 | 4.2±0.10 | 4.95 | 6 | 46 |
6 | 84/0.3 | 0.8 | 5.0±0.10 | 3.3 | 6 | 65 |
10 | 84/0.4 | 1.0 | 6.8±0.10 | 1.91 | 6 | 122 |
16 | 126/0.4 | 1.0 | 8.0±0.10 | 1.21 | 6 | 174 |
25 | 196/0.4 | 1.2 | 10.0±0.20 | 0.85 | 6 | 260 |
35 | 280/0.4 | 1.4 | 11.8±0.20 | 0.68 | 6 | 380 |
50 | 399/0.4 | 1.6 | 13.6±0.20 | 0.59 | 6 | 550 |
