FR2OH2R 柔软电缆厂家

FR2OH2R应用及描述

这些电缆适合用来在内部和外部环境的能量和信号传输。也可用于固定露天安装，管道内墙面及金属框架上。铠装层可防止可能发生的机械冲击及防鼠。也可直接或间接地面铺设。

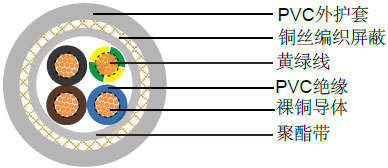

FR2OH2R电缆结构

多股柔软裸铜导体

遵循VDE-0295 Cl 5, IEC 60228 Cl-5, CEI 20-29 Class-5,

聚氯乙烯R2绝缘，遵循CEI 20-11

色彩编码遵循DIN 47100 (到截面积0.75 mm² ), 或Unel 0722 (1.0 mm²及以上)

聚酯带

裸铜线编织，覆盖率75%±5%

聚氯乙烯外护套类型TM2/Rz,遵循CEI 20-11, VDE 0207

FR2OH2R技术特性

工作电压	300/500V (up to 0.75 mm² ) 450/750V (from 1.0 mm²)
测试电压	2000V (300/500V) / 2500V (450/750V)
动态弯曲半径	10 x Ø
静态弯曲半径	6 x Ø
应用时的工作温度	0º C to +70º C
静态时可承受的温度	-15º C to +70º C
阻燃	VDE 0472-804, 测试方法B, IEC 60332.1
绝缘电阻	10 MΩ x km

FR2OH2R电缆参数

线规	芯数 x 导体截面积	标称外径	标称电缆重量	线规	芯数 x 导体截面积	标称外径	标称电缆重量
	# x mm²	mm	kg/km		# x mm²	mm	kg/km
21(11/32)	2 x 0.35	4.9	33	17(32/32)	5 x 1	8.0	107
21(11/32)	3 x 0.35	5.2	40	17(32/32)	5 G.1	8.0	107
21(11/32)	4 x 0.35	5.6	48	17(32/32)	6 x 1	8.7	128
21(11/32)	5 x 0.35	6.1	59	17(32/32)	7 G.1	8.7	134
21(11/32)	6 x 0.35	6.7	71	17(32/32)	8 G.1	9.6	160
21(11/32)	8 x 0.35	7.3	85	17(32/32)	10 G.1	11.6	210
21(11/32)	10 x 0.35	8.7	110	17(32/32)	12 G.1	11.6	222
21(11/32)	12 x 0.35	8.7	115	17(32/32)	16 G.1	12.9	288
20(16/32)	1 x 0.5	3.2	19	17(32/32)	19 G.1	13.8	342
20(16/32)	2 x 0.5	5.1	37	17(32/32)	25 G.1	16.6	454
20(16/32)	3 x 0.5	5.4	44	17(32/32)	34 G.1	18.7	597
20(16/32)	3 G.0.5	5.4	44	17(32/32)	41 G.1	20.4	700
20(16/32)	4 x 0.5	5.9	55	17(32/32)	50 G.1	22.1	825
20(16/32)	4 G.0.5	5.9	55	17(32/32)	65 G.1	25.2	1080
20(16/32)	5 x 0.5	6.4	67	16(30/30)	2 x 1.50	7.5	77
20(16/32)	6 x 0.5	7.0	80	16(30/30)	3 x 1.50	8.0	100
20(16/32)	7 x 0.5	7.0	83	16(30/30)	3 G.1.50	8.0	100
20(16/32)	8 x 0.5	7.7	99	16(30/30)	4 x 1.50	8.7	123
20(16/32)	10 x 0.5	9.2	127	16(30/30)	4 G.1.50	8.7	123
20(16/32)	12 x 0.5	9.2	134	16(30/30)	5 x 1.50	9.6	153
20(16/32)	16 x 0.5	10.2	176	16(30/30)	5 G.1.50	9.6	153
20(16/32)	19 G.0.5	10.8	198	16(30/30)	6 x 1.50	10.5	185
20(16/32)	24 x 0.5	13.1	273	16(30/30)	7 G.1.50	10,5	194
20(16/32)	25 G.0.5	13.1	277	16(30/30)	8 G.1.50	11.6	230
20(16/32)	37 G.0.5	14.6	365	16(30/30)	10 G.1.50	14.1	309
20(16/32)	41 G.0.5	15.9	412	16(30/30)	12 G.1.50	14.1	327
20(16/32)	50 G.0.5	17.2	485	16(30/30)	16 G.1.50	15.8	429
20(16/32)	65 G.0.5	19.6	620	16(30/30)	19 G.1.50	16.7	483
18(24/32)	1 x 0.75	3.6	25	16(30/30)	25 G.1.50	20.2	660
18(24/32)	2 x 0.75	5.8	49	16(30/30)	34 G.1.50	22.7	865
18(24/32)	3 x 0.75	6.2	61	16(30/30)	41 G.1.50	24.8	1014
18(24/32)	3 G.0.75	6.2	61	16(30/30)	50 G.1.50	27.0	1208
18(24/32)	4 x 0.75	6.7	74	16(30/30)	65 G.1.50	30.8	1569
18(24/32)	4 G.0.75	6.7	74	14(50/30)	2 x 2.5	8.9	111
18(24/32)	5 x 0.75	7.4	92	14(50/30)	3 x 2.5	9.5	145
18(24/32)	6 x 0.75	8.0	108	14(50/30)	3 G.2.5	9.5	145
18(24/32)	7 x 0.75	8.0	113	14(50/30)	4 x 2.5	10.4	183
18(24/32)	8 x 0.75	8.9	133	14(50/30)	4 G.2.5	10.4	183
18(24/32)	10 x 0.75	10.6	175	14(50/30)	5 G.2.5	11.5	226
18(24/32)	12 x 0.75	10.6	185	14(50/30)	7 G.2.5	12.6	288
18(24/32)	16 G.0.75	11.8	239	14(50/30)	8 G.2.5	14.1	353
18(24/32)	19 G.0.75	12.5	270	14(50/30)	12 G.2.5	17.0	490
18(24/32)	25 G.0.75	15.2	377	14(50/30)	16 G.2.5	19.1	651
18(24/32)	37 G.0.75	17.0	507	14(50/30)	25 G.2.5	24.5	1006
18(24/32)	41 G.0.75	18.6	576	12(56/28)	2 x 4	11.2	172
18(24/32)	50 G.0.75	20.2	678	12(56/28)	3 G.4	12.0	226
18(24/32)	65 G.0.75	23.0	985	12(56/28)	4 G.4	13.2	286
17(32/32)	1 x 1	3.8	28	12(56/28)	5 G.4	14.7	368
17(32/32)	2 x 1	6.3	57	10(84/28)	2 x 6	12.6	226
17(32/32)	3 x 1	6.7	71	10(84/28)	3 G.6	13.6	311
17(32/32)	3 G.1	6.7	71	10(84/28)	4 G.6	15.0	396
17(32/32)	4 x 1	7.3	87	10(84/28)	5 G.6	16.6	494
17(32/32)	4 G.1	7.3	87

G - 有黄绿接地线

X - 无黄绿接地线
