高柔控制电缆应用

柔性PVC屏蔽控制电缆用于工业自动化，机电成套设备，机床等机械设备，物流传输系统，生产线等控制系统中电气连接，特别适合用于工业环境中，干燥或者潮湿的室内固定安装，也可用于非连续往复运动的无强制牵引的移动安装。该线缆如果在室外露天安装，须做好防紫外线防护。该线缆具有良好的柔软性，护套采用耐油PVC，使线缆具有良好的耐油性能。镀锡铜编织屏蔽使线缆具有较强的抗外界电磁干扰能力，保证电缆系统的稳定性。

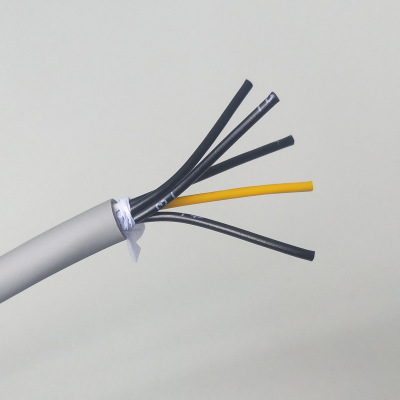

高柔控制电缆结构

导体：多股细绞成束裸铜丝，符合IEC

60228/VDE

0295,5类导体

绝缘：特制PVC混合材料

芯线：芯线绞合成缆，芯线颜色符合VDE

0293

JZ

黑色芯线

白色数字编码

带黄绿导线

JB

彩色芯线

带黄绿导线

OZ

黑色芯线

白色数字编码

不带黄绿导线

OB

彩色芯线

不带黄绿导线

内护套：特制PVC混合材料

屏蔽：铜或镀锡铜编织屏蔽

外护套：特制PVC混合材料

外护套颜色：灰色

高柔控制电缆参数

工作电压：300/500V

测试电压：2000V

绝缘电阻：≥200MΩ/km(20℃)

z.ui小弯曲半径：移动安装

大约15×D（线缆外径）

固定安装

大约4×D（线缆外径）

工作温度：移动安装

-5℃到70℃

固定安装

-30℃到70℃
