MVV22,MVV32,MVV42煤矿电缆
产品用途：产品适用于煤矿井下额定电压10KV及以下固定敷设用、作为煤矿井下电力的传输。
执行标准：MT818.12-1999。
使用条件：电缆导体的高额定温度为70℃，敷设电缆时的环境温度不低于0℃，电缆允许小弯曲半径为15（D+d）±5%。
矿用铠装电力电缆型号及名称：
| 型号 | 名称 |
| MVV | 煤矿用聚氯乙烯绝缘聚氯乙烯护套电力电缆（非铠装电缆） |
| MVV22 | 煤矿用聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 |
| MVV32 | 煤矿用聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 |
| MVV42 | 煤矿用聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆 |
矿用电力铠装电缆规格型号：
| 型 号 | 芯数 | 额定电压（kV） | ||
| 0.6/1 | 1.8/3 | 3.6/6、6/6、6/10 | ||
| 标称截面(mm2) | ||||
| MVV MVV22 MVV32 MVV42 | 3 3 3 3 | 1.5～300 2.5～300 — — | 10～300 10～300 — — | 10～300 10～300 16～300 16～300 |
| MVV MVV22 | 3+1 3+1 | 10～300 10～300 | 10～300 10～300 | — — |
| MVV MVV22 | 4 4 | 10～300 10～300 | 10～300 10～300 | — — |

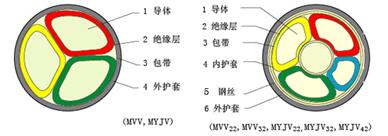

电缆结构示意图：
  |
产品技术要求：
导体标称截面(mm2) | 额定电压(KV) | |||
| 0.6/1 | 1.8/3 | 3.6/6 | 6/6、6/10 | |
| 绝缘标称厚度(mm) | ||||
| 1.5 | 0.8 | - | - | - |
| 2.5 | 0.8 | - | - | - |
| 4 | 1.0 | - | - | - |
| 6 | 1.0 | - | - | - |
| 10 | 1.0 | 2.2 | 3.4 | 4.0 |
| 16 | 1.0 | 2.2 | 3.4 | 4.0 |
| 25 | 1.2 | 2.2 | 3.4 | 4.0 |
| 35 | 1.2 | 2.2 | 3.4 | 4.0 |
| 50 | 1.4 | 2.2 | 3.4 | 4.0 |
| 70 | 1.4 | 2.2 | 3.4 | 4.0 |
| 95 | 1.6 | 2.2 | 3.4 | 4.0 |
| 120 | 1.6 | 2.2 | 3.4 | 4.0 |
| 150 | 1.8 | 2.2 | 3.4 | 4.0 |
| 185 | 2.0 | 2.2 | 3.4 | 4.0 |
| 240 | 2.2 | 2.2 | 3.4 | 4.0 |
| 300 | 2.4 | 2.4 | 3.4 | 4.0 |
注：具体详情请参阅 煤矿用聚氯乙烯绝缘电力电缆MT818.12-1999标准。
