电力电缆dianlidianlan
产品特点及用途
    本产品具有较高的耐火性能，经受火焰直接燃烧下，在一定的时间内不发生短路和短路故障，因此，在火灾发生时，有利于减少损失，低烟无卤型电缆属于环保电缆，尤其适用于对消防要求较高的电力、大型建筑、铁路、船舶等行业。
产品执行标准
    GB/T 12706-2008（等效采用IEC 60502），GB/T 19666-2005，阻燃耐火特性符合GB/T 18380-20008，GB/T 12666-2008要求。
使用特性
    1.额定电压：U0/U 0.6/1kV
    2. 电缆导体长期允许工作温度：不超过70℃
    短路时(z.ui长持续时间不超过5s)电缆导体长期允许工作温度不超过160℃。
    3.电缆安装敷设温度：应不低于0℃。
    4.电缆允许弯曲半径：不小于电缆外径的15倍。
型号及名称
试 验 项 目
单 位
性 能 要 求
耐火性能




试验等级

A
B
C
供火时间
min
90
90
90
火焰温度
试验结果
℃
950-1000
850-900
750-800

3A熔丝不熔断
成束(阻燃)试验
m
＜2.5
＜2.5
＜2.5
试验等级

A
B
C
供火时间
min
40
40
20
每米可燃材料总容积
1/m
7
3.5
1.5
燃烧受影响部位的长度
m
＜2.5
＜2.5
＜2.5

型  号
名        称
NH-VV
阻燃聚氯乙烯绝缘和护套耐火控制电缆
NH－VV22
聚氯乙烯绝缘钢带铠装聚氯乙烯护套耐火电力电缆
NH－VV32
聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套耐火电力电缆
NH－VV42
聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套耐火电力电缆
NH－VVF
聚氯乙烯绝缘丁腈护套耐火电力电缆
NH－VVF22
聚氯乙烯绝缘钢带铠装丁腈护套耐火电力电缆
NH－VVF32
聚氯乙烯绝缘细钢丝铠装丁腈护套耐火电力电缆
NH－VVF42
聚氯乙烯绝缘粗钢丝铠装丁腈护套耐火电力电缆
NH－ZR－VV
聚氯乙烯绝缘聚氯乙烯护套阻燃耐火电力电缆
NH－ZR－VV22
聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃耐火电力电缆
NH－ZR－VV32
聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃耐火电力电缆
NH－ZR－VV42
聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃耐火电力电缆
续表
型  号
名        称
NH－ZR－VVF
聚氯乙烯绝缘丁腈护套阻燃耐火电力电缆
NH－ZR－VVF22
聚氯乙烯绝缘钢带铠装丁腈护套阻燃耐火电力电缆
NH－ZR－VVF32
聚氯乙烯绝缘细钢丝铠装丁腈护套阻燃耐火电力电缆
NH－ZR－VVF42
聚氯乙烯绝缘粗钢丝铠装丁腈护套阻燃耐火电力电缆
NH－DL－ZR－VV
聚氯乙烯绝缘聚氯乙烯护套低烟低卤阻燃耐火电力电缆
NH－DL－ZR－VV22
聚氯乙烯绝缘钢带铠装聚氯乙烯护套低烟低卤阻燃耐火电力电缆
NH－DL－ZR－VV32
聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套低烟低卤阻燃耐火电力电缆
NH－DL－ZR－VV42
聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套低烟低卤阻燃耐火电力电缆
NH－DL－ZR－VVF
聚氯乙烯绝缘丁腈护套低烟低卤阻燃耐火电力电缆
NH－DL－ZR－VVF22
聚氯乙烯绝缘钢带铠装丁腈护套低烟低卤阻燃耐火电力电缆
NH－DL－ZR－VVF32
聚氯乙烯绝缘细钢丝铠装丁腈护套低烟低卤阻燃耐火电力电缆
NH－DL－ZR－VVF42
聚氯乙烯绝缘粗钢丝铠装丁腈护套低烟低卤阻燃耐火电力电缆

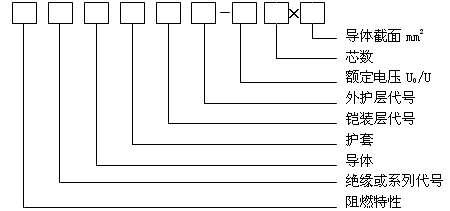

型号说明















项 目
代 号
说        明
阻燃特性
－
ZR
WL
DL
NH
非阻燃
阻燃分A、B、C三级
低烟无卤
耐火低卤
耐火
绝缘
V
聚氯乙烯
绝缘材料
Y
YD
G
VF
E
聚氯乙烯
聚乙烯
硅橡胶
丁腈聚氯乙烯
聚烯烃
铠装层
2
3
4
双钢带铠装
细钢丝铠装
粗钢丝铠装
外护层
2
3
聚氯乙烯
聚乙烯
规    格
型     号
标称截面mm2
一芯
二芯
三芯
四芯
五芯
3+1
4
4+1
5
NH－VV、NH－ZR－VV、NH－DL－ZR－VV、NH－VVF、NH－ZR－VVF、NH－DL－ZR－VVF
1.5-800
1.5-185
1.5-300
4-300
4-185
25-400
4-16
NH－VV22、NH－ZR－VV22、NH－DL－ZR－VV22、NH－VVF22、NH－ZR－VV22、NH－DL－ZR－VVF22
10-1000
4-185
4-300
4-300
4-185
25-240
25-240
NH－VV32、NH－ZR－VV32、NH－DL－ZR－VV32、NH－VVF32、NH－ZR－VVF32、NH－DL－ZR－VVF32


4-300




NH－VV42、NH－ZR－VV42、NH－DL－ZR－VV42、NH－VVF42、NH－ZR－VVF42、NH－DL－ZR－VVF42


4-300




注：单芯电缆铠装应采用非磁性或采用减少磁损耗结构。
电缆结构参数
0.6/1kV NH－VV，NH－ZR－VV，NH－DL－ZR－VV，NH－VVF，
NH－ZR－VVF，NH－DL－ZR－VVF  1 芯
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
1×4
8.9
110.7
1×95
21.4
1164.9
1×6
9.4
135.3
1×120
23.1
1420.8
1×10
10.7
189.7
1×150
25.0
1717.5
1×16
11.7
256.6
1×185
27.3
2115.2
1×25
13.5
369.5
1×240
30.3
2724.1
1×35
14.6
473.5
1×300
34.1
3433.3
1×50
16.3
618.6
1×400
37.5
4305.9
1×70
19.1
875.2



0.6/1kV NH－VV，NH－ZR－VV，NH－DL－ZR－VV，NH－VVF，
NH－ZR－VVF，NH－DL－ZR－VVF  2 芯
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
2×1.5
14.2
233.1
2×35
29.4
1397.9
2×2.5
15.0
272.6
2×50
33.1
1830.2
2×4
16.8
353.9
2×70
37.8
2478.0
2×6
17.8
421.5
2×95
42.3
3249.7
2×10
21.4
625.2
2×120
45.9
3948.1
2×16
23.5
811.0
2×150
50.8
4843.6
2×25
26.9
1122.1
2×185
55.8
5947.7

0.6/1kV NH－VV，NH－ZR－VV，NH－DL－ZR－VV，NH－VVF，
NH－ZR－VVF，NH－DL－ZR－VVF  3 芯
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
3×1.5
15.0
263.9
3×50
36.2
2383.5
3×2.5
15.8
313.9
3×70
40.1
3149.6
3×4
17.7
414.1
3×95
46.5
4300.7
3×6
19.8
542.3
3×120
50.0
5192.5
3×10
22.6
749.4
3×150
54.5
6289.4
3×16
24.9
991.4
3×185
59.5
7693.1
3×25
28.6
1390.6
3×240
67.0
9964.7
3×35
31.5
1781.5
3×300
73.5
12269.2
0.6/1kV NH－VV，NH－ZR－VV，NH－DL－ZR－VV，NH－VVF，
NH－ZR－VVF，NH－DL－ZR－VVF  4 芯
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
4×4
20.3
535.7
4×70
44.4
3972.7
4×6
21.5
649.1
4×95
51.1
5377.5
4×10
24.6
906.8
4×120
55.3
6564.2
4×16
27.2
1213.0
4×150
60.6
7907.1
4×25
31.7
1742.3
4×185
66.5
9837.2
4×35
34.5
2208.9
4×240
74.2
12641.1
4×50
39.7
2957.4



0.6/1kV NH－VV，NH－ZR－VV，NH－DL－ZR－VV，NH－VVF，
NH－ZR－VVF，NH－DL－ZR－VVF  3+1 芯
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
3×4+1×2.5
19.7
502.8
3×50+1×25
37.8
2666.0
3×6+1×4
21.1
619.4
3×70+1×35
41.8
3520.6
3×10+1×6
23.8
840.6
3×95+1×50
48.4
4800.4
3×16+1×10
26.4
1135.0
3×120+1×70
52.4
5901.7
3×25+1×16
30.2
1584.8
3×150+1×70
56.3
6954.2
3×35+1×16
32.6
2114.0
3×185+1×95
62.8
8754.0
0.6/1kV NH－VV，NH－ZR－VV，NH－DL－ZR－VV，NH－VVF，
NH－ZR－VVF，NH－DL－ZR－VVF  5 芯
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
5×4
21.9
623.7
4×70+1×35
49.7
4546.9
5×6
23.3
761.0
4×95+1×50
56.3
6037.7
5×10
26.8
1071.3
4×120+1×70
60.6
7395.7
5×16
29.6
1443.8
4×150+1×70
65.8
8865.1
4×25+1×16
35.6
2052.0
4×185+1×95
71.1
10969.3
4×35+1×16
38.8
2531.1
4×240+1×120
79.0
13947.6
4×50+1×25
43.8
3354.4




0.6/1kV NH－VV22，NH－ZR－VV22，NH－DL－ZR－VV22，NH－VVF22，
NH－ZR－VVF22，NH－DL－ZR－VVF22  1 芯
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
1×10
14.9
444.5
1×95
25.6
1639.2
1×16
15.9
533.8
1×120
27.3
1929.6
1×25
17.7
683.3
1×150
29.2
2267.9
1×35
19.8
854.3
1×185
32.3
2995.0
1×50
21.5
1040.4
1×240
36.3
3777.0
1×70
23.3
1300.2
1×300
38.1
4510.1
0.6/1kV NH－VV22，NH－ZR－VV22，NH－DL－ZR－VV22，NH－VVF22，
NH－ZR－VVF22，NH－DL－ZR－VVF22  2 芯
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
2×4
20.0
627.3
2×50
36.7
2584.7
2×6
21.0
211.3
2×70
40.3
3238.9
2×10
23.6
913.7
2×95
44.9
4109.0
2×16
25.7
1129.5
2×120
49.1
4945.2
2×25
29.1
1489.7
2×150
53.0
5823.2
2×35
32.2
2023.3
2×185
57.6
6975.1
0.6/1kV NH－VV22，NH－ZR－VV22，NH－DL－ZR－VV22，NH－VVF22，
NH－ZR－VVF22，NH－DL－ZR－VVF22  3 芯
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
3×1.5
17.2
488.8
3×50
38.8
3113.0
3×2.5
18.0
531.0
3×70
42.7
3962.2
3×4
20.9
702.9
3×95
48.7
5191.3
3×6
22.0
808.6
3×120
52.2
6154.9
3×10
24.8
1055.5
3×150
56.4
7292.6
3×16
27.1
1329.9
3×185
62.3
8930.8
3×25
31.6
2002.4
3×240
68.6
11205.8
3×35
34.1
2421.6
3×300
74.9
13570.3
0.6/1kV NH－VV22，NH－ZR－VV22，NH－DL－ZR－VV22，NH－VVF22，
NH－ZR－VVF22，NH－DL－ZR－VVF22  4 芯
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
4×4
22.5
808.1
4×70
47.6
4936.6
4×6
23.7
939.1
4×95
53.2
6361.6
4×10
26.8
1241.4
4×120
57.1
7582.6
4×16
29.4
1583.9
4×150
62.8
9156.2
4×25
35.3
2464.4
4×185
68.3
11069.3
4×35
38.1
2996.1
4×240
75.6
13955.9
4×50
42.3
3761.1
4×300
84.5
16747.3


0.6/1kV NH－VV22，NH－ZR－VV22，NH－DL－ZR－VV22，NH－VVF22，
NH－ZR－VVF22，NH－DL－ZR－VVF22  3+1 芯
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
3×4+1×2.5
21.9
766.8
3×50+1×25
40.4
3429.7
3×6+1×4
23.3
904.1
3×70+1×35
44.4
4368.5
3×10+1×6
26.3
1170.5
3×95+1×50
50.6
5730.5
3×16+1×10
28.6
1495.6
3×120+1×70
54.6
6913.7
3×25+1×16
33.2
2231.6
3×150+1×70
58.1
7991.6
3×35+1×16
36.2
2858.0
3×185+1×95
64.6
9911.5
0.6/1kV NH－VV22，NH－ZR－VV22，NH－DL－ZR－VV22，NH－VVF22，
NH－ZR－VVF22，NH－DL－ZR－VVF22  5 芯
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
芯数×截面mm2
电缆近似外径mm
电缆近似重量kg/km
5×4
24.1
919.6
4×70+1×35
51.9
5503.8
5×6
25.5
1076.6
4×95+1×50
58.1
7075.6
5×10
28.9
1436.6
4×120+1×70
63.4
8658.7
5×16
32.6
2077.9
4×150+1×70
67.6
10082.9
4×25+1×16
38.2
2769.3
4×185+1×95
72.5
12225.2
4×35+1×16
41.3
3314.2
4×240+1×120
80.4
15352.7
4×50+1×25
47.0
4304.1

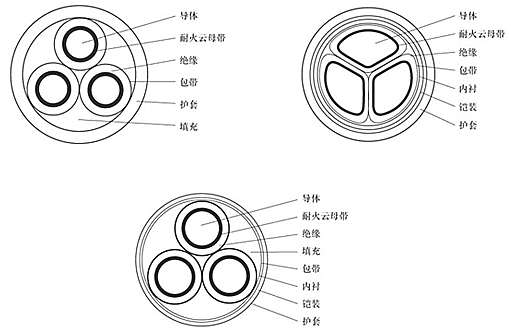

电缆结构图
