YH,YHF 245IEC81(YH)电焊机电缆,焊把线
产品名称 ：电焊机电缆
产品标准：GB5013.6-1997
产品用途：本产品适用于二次侧对地电压交流200V和脉动直流峰值400V电焊机用二次侧接线及连接电焊钳用。
使用特性：
2451EC81(YH)、2451EC82(YHF)型电缆导体的长期允许工作温度应不超过65℃。
YH 85℃型电缆导体的长期允许工作温度不超过85℃。
YHF型具有一定的耐油及不延燃等特性。
EH电缆导体的长期允许工作温度不超过70℃，有较好的耐磨性，还具有一定的耐油性。

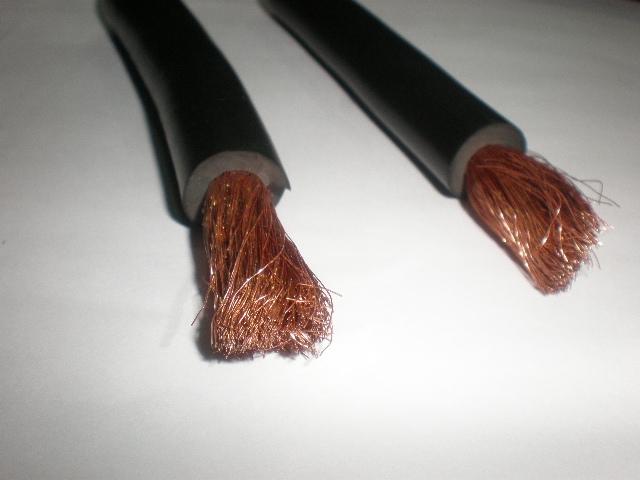

概述：电焊机电缆是适用于电焊机二次侧接线及连接电焊钳的专用电缆,额定电压交流不超过200V和脉动直流峰值400V。结构为单线芯,采用多股软导线复绞制成。导电线芯外面采用耐热聚酯薄膜绝缘带绕包,外层用橡皮制成的绝缘兼护套做为保护层。
使用要求：
(1)电焊机电缆是在低电压(高电压为200V)大电流的条件下工作,要求具有一定的耐热性。
(2)电缆长期允许工作温度不应超过65℃。
(3)电缆频繁地移动，扭绕和施放,要求柔软,弯曲性能好。
(4)在施放中易受到尖锐钢铁构件的刮、擦,故要求电缆绝缘抗撕、耐磨等机械性能良好。
(5)使用环境条件复杂,如日晒、水沸、接触泥水、机油、酸碱液体等,要求有一定的耐气候性和耐油、耐溶剂性。
(6)有时会碰到热焊件,要求耐热变形性好。
(7)经常移动,要求外径小,重量轻。
由于对此种电缆电性能要求不高,且使用环境条件复杂,在结构上要求满足各种复杂的环境因素是不适宜的。使用时注意改善使用条件,防止外来破坏
电焊机电缆型号：
| 型号 | 名称 |
| 245IEC81(YH) | 橡套电焊机电缆 |
| 245IEC82{YHF) | 氯丁或其它相当的合成弹性体橡套电焊机电缆 |
| YH85℃ | 85℃级电焊机电缆 |
| 聚氯乙烯弹性体护套电焊机电缆(橘红色和蓝色) | |
| YH | 天然胶护套电焊机电缆 |
| YHF | 氯丁或其它相当的合成胶弹性体护套电焊机电缆 |
电焊机电缆规格：
| 导体标称载面mm2 | 导电线芯根数单线标称直径mm | 单层或组合护套的总厚度标称值mm | 组合护套的外护套厚度标称值mm | 平均外径 | 20℃时导体电阻Ω/km不大于 | ||
| 下限mm | 上限mm | 不镀锡 | 镀锡 | ||||
| 10 | 322/0.20 | 1.8 | 1.2 | 7.5 | 9.7 | 1.91 | 1.95 |
| 16 | 513/0.20 | 2.0 | 1.3 | 9.2 | 11.5 | 1.16 | 1.19 |
| 25 | 798/0.20 | 2.0 | 1.3 | 10.5 | 13.0 | 0.758 | 0.780 |
| 35 | 1121/0.20 | 2.0 | 1.3 | 11.5 | 14.5 | 0.536 | 0.552 |
| 50 | 1596/0.20 | 2.2 | 1.5 | 13.5 | 17.0 | 0.379 | 0.390 |
| 70 | 2214/0.20 | 2.4 | 1.6 | 15.0 | 19.5 | 0.268 | 0.276 |
| 95 | 2997/0.20 | 2.6 | 1.7 | 17.0 | 22.0 | 0.198 | 0.204 |
| 120 | 1702/0.30 | 2.8 | 1.8 | 19.0 | 24.0 | 0.161 | 0.164 |
| 150 | 2135/0.30 | 3.0 | 1.9 | 21.0 | 27.0 | 0.129 | 0.132 |
| 185 | 1443/0.40 | 3.2 | 2.0 | 22.0 | 29.0 | 0.106 | 0.108 |
