RG59同轴电缆为75ohm,军用规格:M17 / 29-RG59,结构参数,电性能参数,机械和环境性能,衰减,主要应用:无线电频率,CCTV / MATV和传输音频/视频等。

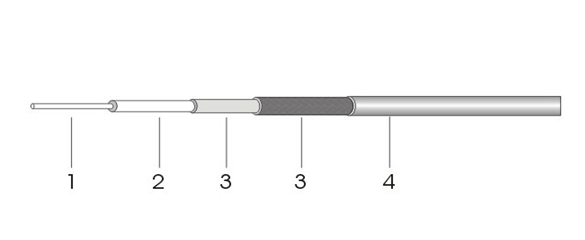

结构参数
| 项目 | 材料 | 直径(mm) |
|---|---|---|
| 1. 内导体 | 裸铜线 | 0.81 |
| 2. 绝缘体 | 发泡聚乙烯 | 3.66 |
| 3. 外导体 | 自粘铝箔+铝镁线编织 | Nom.4.10 |
| 4. 护套 | 聚氯乙烯(PVC) 聚乙烯(PE) | 6.10 |
电性能参数
| 电容(pF/m) | 52 | |
| 阻抗(ohm) | 75 | |
| 传输速率(%) | 85 | |
| 衰减屏蔽(>dB) | 70 | |
| z.ui大工作电压(KVrms) | 3.0 | |
| 回波损耗(≥dB) | VHF UHF | 20 20 |
机械和环境性能
| 工作温度范围(℃) | PVC PE | -25至+70 -40至+80 |
| ROHS环保 | 符合 |
衰减
| 频率(MHz) | 衰减(dB/100m) |
|---|---|
| 5 | 2.7 |
| 50 | 6.3 |
| 100 | 9.32 |
| 200 | 12.43 |
| 550 | 20.20 |
| 750 | 23.80 |
| 800 | 25.32 |
| 1000 | 27.80 |
