RG213同轴电缆,技术参数,电气性能指标,电缆结构,规格参数,工作电压耐压,截止频率,工作温度,导体绝缘屏蔽外被尺寸公差,弯曲半径,特性阻抗,符合规范标准,衰减/传输参数
结构参数

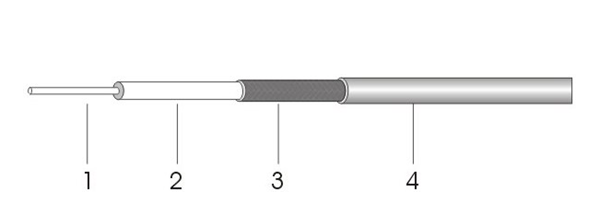

| 项目 | 材料 | 直径(mm) |
|---|---|---|
| 1. 内导体 | 裸铜线 | 7X0.752 |
| 2. 绝缘体 | 聚乙烯(PE) | 7.24 |
| 3. 外导体 | 单层裸铜线编织 | Nom.7.85 |
| 4. 护套 | 黑色聚氯乙烯(PVC) | 10.30 |
电性能参数
| 电容(pF/m) | 101 |
| 阻抗(ohm) | 50 |
| 传输速率(%) | 66 |
| z.ui大工作电压(KVrms) | 3.7 |
| z.ui大工作频率(MHz) | 1000 |
机械和环境性能
| 工作温度范围(℃) | -25至+70 |
| 弯曲半径(mm) | 40 |
| ROHS环保 | 符合 |
衰减
| 频率(MHz) | 衰减(dB/m) |
|---|---|
| 100 | 0.066 |
| 400 | 0.141 |
| 1000 | 0.240 |
