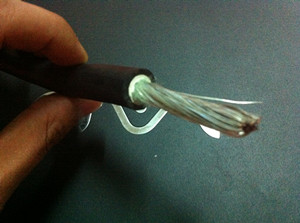

JXN 35 50 70 95电机引接线
执行标准：JB1171-76
产品特性：
1、额定电压：1140V及以下
2、工作温度：70℃
3、导体：绞合镀锡铜线
4、绝缘：复合橡胶
5、护套：氯丁
6、颜色：黑等
特点/用途：
该型号产品为交流额定电压1140V及以下的绝缘电机、电器绕组连接并引出机壳或绕组与电机壳体上的接线柱连接用电线。
规格结构及技术参数：
| 标称截面（mm2） | 导体结构/单线直径（mm） | 电缆外径（mm） | 电缆近似重量（kg/km） | 电缆载流量（A） | |||||||
| JBQ（JXN） | JXF（JBHF） | ||||||||||
| JBQ-500V | 1140V | 6000V | JBQ（JXN） | JXF（JBHF） | JBQ（JXN） | ||||||
| 标称 | 标称 | 标称 | 500v | 1140v | 6000V | JXF（JBHF） | |||||
| 0.5 | 16/0.20 | 3.7 | 4.3 | 4.5 | 5.1 | -- | -- | 20 | 29 | -- | 12 |
| 0.75 | 24/0.20 | 4 | 4.5 | 4.7 | 5.4 | -- | -- | 24 | 33 | -- | 15 |
| 1 | 32/0.20 | 4.1 | 4.7 | 4.9 | 5.5 | -- | -- | 28 | 37 | -- | 18 |
| 1.5 | 30/0.25 | 4.4 | 5 | 5.2 | 5.9 | -- | -- | 35 | 44 | -- | 22 |
| 2.5 | 49/0.25 | 5.7 | 6.2 | 6.5 | 7.1 | -- | -- | 57 | 69 | -- | 29 |
| 4 | 56/0.30 | 6.3 | 6.8 | 7.1 | 7.7 | -- | -- | 76 | 89 | -- | 39 |
| 6 | 84/0.30 | 7.2 | 7.5 | 8 | 8.4 | 14.2 | 15.2 | 100 | 115 | 289 | 51 |
| 10 | 84/0.40 | 9.3 | 10 | 10.1 | 10.9 | 15.5 | 16.8 | 178 | 197 | 377 | 71 |
| 16 | 126/0.40 | 10.5 | 11.2 | 11.3 | 12 | 16.7 | 18 | 243 | 264 | 460 | 93 |
| 25 | 196/0.40 | 12.3 | 13.7 | 13.1 | 14.6 | 18.5 | 20.6 | 372 | 398 | 629 | 126 |
| 35 | 276/0.40 | 14.1 | 14.9 | 14.9 | 15.7 | 20.3 | 21.7 | 471 | 499 | 745 | 158 |
| 50 | 396/0.40 | 16.8 | 17.1 | 17.6 | 17.9 | 22.2 | 23.3 | 647 | 679 | 916 | 191 |
| 70 | 380/0.49 | 18.5 | 19.6 | 19.3 | 20.5 | 24.9 | 27 | 876 | 914 | 1192 | 241 |
| 95 | 513/0.49 | 21.3 | 21.9 | 22.1 | 22.8 | 27.3 | 28.9 | 1160 | 1204 | 1535 | 290 |
| 120 | 630/0.49 | 23.7 | 24.3 | 24.1 | 25 | 28.9 | 30.8 | 1451 | 1475 | 1807 | 339 |
| 150 | 777/0.49 | -- | -- | -- | -- | 30.4 | 31.5 | -- | -- | 2077 | 394 |
| 185 | 976/0.49 | -- | -- | -- | -- | 32.9 | 33.5 | -- | -- | 2446 | 449 |
| 240 | 1281/0.49 | -- | -- | -- | -- | 35.6 | 36.5 | -- | -- | 3079 | 536 |
