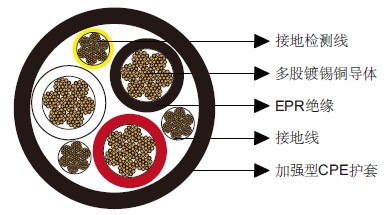

结构
导体：
多股镀锡退火铜导体。
绝缘：
乙丙橡胶（EPR）。
接地检测线：
镀锡铜导体与黄色聚丙烯绝缘。
接地线：
镀锡铜导体与可选的绿色包覆层。
护套：
黑色加强型重型/特重型氯化聚乙烯（CPE）。（外径大于2英寸的电缆需使用特重型护套）
可选项
• 其他护套材料如CSP/PCP/NBR/PVC可根据要求提供。
• 中间有加强纤维的双层护套可根据要求定制。
机械和热性能
z.ui小弯曲半径：6×OD
导体z.ui高工作温度：+90℃
尺寸和重量
结构 | 股数 | 接地线 规格 | 接地检测线 规格 | 标称绝缘厚度 | 标称护套厚度 | 标称外径 | 标称重量 | 电流 | ||||
芯数×AWG/ | - | AWG/ | AWG/kcmil | inch | mm | inch | mm | inch | mm | lbs/kft | kg/km | A |
3×8 | 133 | 10 | 10 | 0.06 | 1.5 | 0.125 | 3.2 | 0.97 | 24.6 | 600 | 893 | 59 |
3×6 | 133 | 10 | 10 | 0.06 | 1.5 | 0.140 | 3.6 | 1.05 | 26.7 | 735 | 1094 | 79 |
3×4 | 259 | 8 | 10 | 0.06 | 1.5 | 0.155 | 3.9 | 1.19 | 30.2 | 1065 | 1585 | 104 |
3×3 | 259 | 8 | 10 | 0.06 | 1.5 | 0.155 | 3.9 | 1.25 | 31.8 | 1245 | 1853 | 120 |
3×2 | 259 | 7 | 10 | 0.06 | 1.5 | 0.155 | 3.9 | 1.34 | 34.0 | 1480 | 2202 | 138 |
3×1 | 259 | 6 | 8 | 0.08 | 2.0 | 0.170 | 4.3 | 1.51 | 38.4 | 1885 | 2805 | 161 |
3×1/0 | 266 | 5 | 8 | 0.08 | 2.0 | 0.170 | 4.3 | 1.65 | 41.9 | 2290 | 3408 | 186 |
3×2/0 | 329 | 4 | 8 | 0.08 | 2.0 | 0.190 | 4.8 | 1.75 | 44.5 | 2710 | 4033 | 215 |
3×3/0 | 418 | 2 | 8 | 0.08 | 2.0 | 0.190 | 4.8 | 1.89 | 48.0 | 3270 | 4866 | 249 |
3×4/0 | 532 | 2 | 8 | 0.08 | 2.0 | 0.205 | 5.2 | 2.04 | 51.8 | 3975 | 5915 | 287 |
3×250 | 627 | 2 | 6 | 0.095 | 2.4 | 0.220 | 5.6 | 2.39 | 60.7 | 4950 | 7366 | 320 |
3×350 | 888 | 1/0 | 6 | 0.095 | 2.4 | 0.235 | 6.0 | 2.68 | 68.1 | 6625 | 9859 | 394 |
3×500 | 1221 | 2/0 | 6 | 0.095 | 2.4 | 0.250 | 6.4 | 3.03 | 77.0 | 8890 | 13230 | 487 |
电流值基于导体温度90℃和环境空气温度40℃，符合ICEA S-75-381标准。
