安徽YFBGP多芯钢丝加强型铜丝屏蔽扁电缆
YFBPG天然丁苯绝缘和氯丁护套钢丝加强型铜丝屏蔽扁电缆用途：橡套扁平软电缆（氯丁胶扁电缆）是专为特殊场合设计制造的，如起重机械、行车机械用电缆等，电缆弯曲时不打结，折叠整齐。以上图片为钢丝加强型YF
产品描述
YFBPG天然丁苯绝缘和氯丁护套钢丝加强型铜丝屏蔽扁电缆
用途：橡套扁平软电缆（氯丁胶扁电缆）是专为特殊场合设计制造的，如起重机械、行车机械用电缆等，电缆弯曲时不打结，折叠整齐。以上图片为钢丝加强型YFBPG 3*8*1扁平屏蔽电缆，为特种型号规格电缆，如有定做的请提供样品。
一、 扁平电缆技术参数
1、交流额定电压：Uo/U=450V/750V
Uo任一主导体和地之间电压有效值
U任二相导体之间有效值
2、使用电压： 交流系统：<1.1额定电压
直流系统：<1.5额定电压
3、线芯长期工作温度：≤65℃
4、产品标准： Q/001-91
用途：橡套扁平软电缆（氯丁胶扁电缆）是专为特殊场合设计制造的，如起重机械、行车机械用电缆等，电缆弯曲时不打结，折叠整齐。以上图片为钢丝加强型YFBPG 3*8*1扁平屏蔽电缆，为特种型号规格电缆，如有定做的请提供样品。
一、 扁平电缆技术参数
1、交流额定电压：Uo/U=450V/750V
Uo任一主导体和地之间电压有效值
U任二相导体之间有效值
2、使用电压： 交流系统：<1.1额定电压
直流系统：<1.5额定电压
3、线芯长期工作温度：≤65℃
4、产品标准： Q/001-91
二、其他橡套扁平电缆型号名称、用途
| 型号 | 名称 | 允许温升 | 适用范围 |
| YBP-J | 天然丁苯绝缘和护套钢丝加强型铜丝屏蔽扁电缆 | 70°C | 室内无油污场所 |
| YFBPG | 天然丁苯绝缘和氯丁护套钢丝加强型铜丝屏蔽扁电缆 | 70°C | 室外及有油污场所 |
| YBP | 天然丁苯绝缘和护套铜丝屏蔽扁电缆 | 70°C | 室内无油污场所 |
| YB | 天然丁苯绝缘和护套扁平软电缆 | 70°C | 室内无油污场所 |
| YBFP | 天然丁苯绝缘和氯丁护套铜丝屏蔽扁电缆 | 70°C | 室外及有油污场所 电缆具有不延燃性 |
| YBF | 天然丁苯绝缘和氯丁护套扁平软电缆 | 70°C | |
| 型号名称主要用途YB移动扁形橡套电缆作室内起重运输机械电源线YBF非延燃性移动扁平形橡套电缆适用于户外接触油污场合具有耐气候性和非延燃性YBZ阻燃性扁形橡套电缆同YBF具有阻燃性 | 型号截面mm2芯数YB1.5-2.53、4、5、7、8、10、12YBF4-63、4、5YBZ25-703、4 |

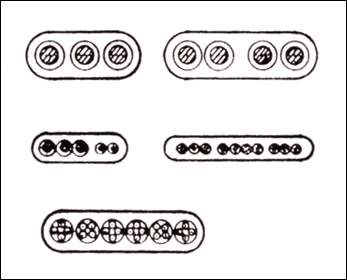

三、 扁平电缆产品截面示意图
四、 扁平电缆技术参数
| 规格 | 导体结构 | 电缆参考数据 | 20°C小绝缘电阻M< size=1>Ω | ||||
| 外径上限（宽度×厚度） | 近似重量 | 20°C大直流电阻 | |||||
| 芯数×截面积mm2 | 根数、直径mm | YB YBF YBZ mm | YB YBF YBZ Kg/Km | 不镀锡 < size=1>Ω/KM | 镀锡 < size=1>Ω/KM | YB YBF | YBZ |
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/0.30 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12.0 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.40 | 31.1×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 1.554 | 0.565 | 40 | 300 |
