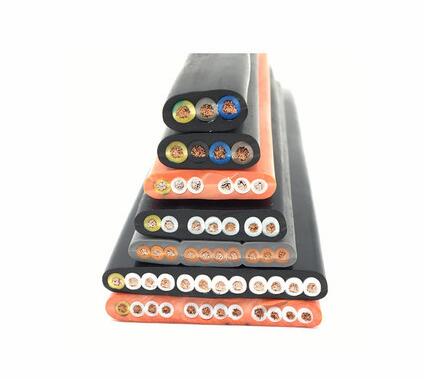

扁平电缆ZB-TRVVJBP ZB-VRJBP

ZB-TRVVJBP ZB-VRJBP电缆结构明细：

导体材料 ：多股精细铜丝

线芯颜色 ：5芯≤分色

绝缘材料 ：丁腈

分屏材料 ：多股精细铜丝

加强材料 ：软细钢丝

护套材料 ：丁腈

电缆外观 ：光洁

ZB-TRVVJBP ZB-VRJBP电缆技术参数：

工作温度：+90-40

额定电压：0.6/1KV

弯曲半径：8×D（电缆外径）

包装要求：木轴包装

技术支持：139-5504-0807

ZB-TRVVJBP ZB-VRJBP电缆应用：电缆适合电动葫芦、行车、电梯、升降机、卷筒等频繁移动式电气设备。

电缆知识点分享：

第二，最小截面的设定法，前面章节已经对绞合线芯直流电阻的计算和设定作过详细的介绍，但对紧压线芯最小截面的设定，讨论较少。紧压线芯最小截面的设定，按下式进行。

S压=ρ20/R20*K1*K2*K3

式中 S压——紧压线芯称重最小截面（mm）

ρ20——金属材料20℃时的电阻率 Ω.mm2/m

R20——标准中规定的成品最小直流电阻值  Ω/km

K1一平均绞人系数，一般来讲，紧压线芯节距比较小可取，1.015~1.025

K2——紧压后电阻增加系数

该系数与紧压系数有关，根据不同的线芯要求选用不同的系数。交联电缆线芯，紧压系数为0.89~0.91，K2可选用1.02。塑力缆用扇形紧压线芯，紧压系数为0.85~0.88，K2可选用1.015~1.02。架空绝缘用紧压一般为0.81~0.84，K2可选用1.008~1.015。

K3——成缆系数，一般为1.006~1.008
