TRVV/TRVP柔性拖链电缆

trvv柔性拖链电缆的典型应用:拖链电缆作为连接电缆,适用安装在扭力和弯曲应力同时存在的各种场合,如焊接机器人及机械手的连接和装配,亦适用于连接回旋式或升降工作台,或因设计时无法设定电缆的移动{如拖链
产品描述

trvv柔性拖链电缆的典型应用:

拖链电缆作为连接电缆,适用安装在扭力和弯曲应力同时存在的各种场合,如焊接机器人及机械手的连接和装配,亦适用于连接回旋式或升降工作台,或因设计时无法设定电缆的移动{如拖链系统中}等场合的安装。

trvv柔性拖链电缆的相关参数:

技术参数:额定电压:截面<0.5mm2:300/300V;截面≥0.5mm2:300/500V,测试电压:2000V

小弯曲半径:固定敷设:5×D,移动安装:当行程<10米时,弯曲半径为6.0×D;当行程≥10米时,弯曲半径7.5×D;使用温度(中度拖链电缆)固定敷设:-30℃至+80℃;移动安装:-20℃至+80℃使用温度(高度拖链电缆)固定敷设:-40℃至+90℃;移动安装:-35℃至+90℃使用温度(聚氨酯拖链电缆)固定敷设:-55℃至+105℃;移动安装:-55℃至+105℃;抗辐射强度:8×107cJ/kg(聚氨酯拖链电缆为5×107cJ/kg);阻燃性:符合IEC60332-1-2+EN60332-1-2;拖链电缆耐油性与耐化学性可分别参见耐油性、耐化学性附表。

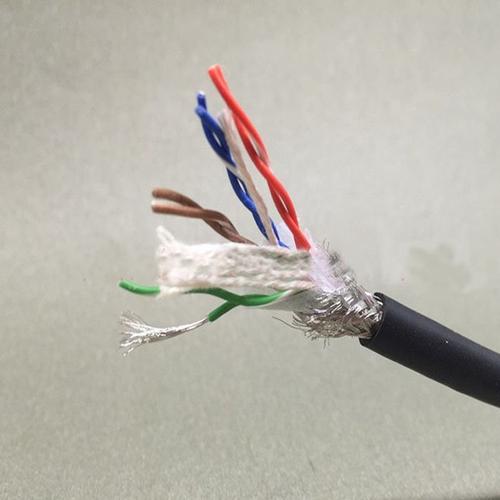

产品结构导体材料:多股超细精绞无氧裸铜丝,符合CDE0295CLASS 6标准(镀锡铜丝请事先说明);绝缘材料:特殊混合性体丁晴/汽车料/TPE等材料绝缘;颜色代码:<0.5mm颜色表示,黑、棕、蓝、粉红、橙、紫, ≥0.5mm芯线黑色线体白色数字编号,3芯以上带有黄/绿双色接地线(黄/绿可选),双绞颜色:<0.5mm颜色表示,A线:黑、棕、蓝、粉红、橙、紫与B线黑色芯线成对;≥0.5mm芯线黑色线体白色数字编号,相邻数字编号双绞成对;抗拉元件:聚酯纱纤维以及凯夫拉抗拉防丝填充条;芯线结构:防扭结构分层;分组式间隙填充;双绞成对结构后分层集束;绕包材料:柔性无纺布带、聚酯带或铝箔麦拉;内护套:改性低粘度强力挤压内护套(可选);屏蔽结构:镀锡铜丝编织铜网屏蔽,密度80%以上;护套材料:特殊改性性体丁晴/special PUR材料;护套颜色:黑色(RAL9005)/灰色(RAL7001)/橙色(RAL2003)备注:电缆可提供来样、来图加工定制生产拖链电缆系列产品。

trvv柔性拖链电缆的安装与注意事项: 从上个世纪80年始,工业自动化令能量供应系统经常超负荷运作,导致电缆无常工作,在某些严重的情况下,电缆“起旋”和断裂导致整个生产线停产,造成了巨大经济损失。 拖链电缆一般性要求: 1.拖链电缆的敷设不能扭曲,即不可从电缆卷筒或电缆盘的某一端解开电缆,而应先[1]旋转卷筒或电缆盘将电缆展开,必要时可将电缆展开或悬挂起来。用于该场合的电缆只能直接从电缆卷上取得 2.必须注意电缆的小弯曲半径。(有关信息可在柔性拖链电缆选型表中寻找)  3.电缆必须松散的并排敷设在拖链中,尽可能分开排列,用隔片分开或穿入支架空挡的分离空洞中,在拖链中电缆间的空隙至少应为电缆直径的10%  4.拖链中的电缆不得相互接触或困在一起.  5.电缆的两点都必须固定,或至少在拖链的运动端必须固定。一般电缆的移动点离拖链端部的距离应为电缆直径的20-30倍。  6.请确保电缆在弯曲半径内完全移动,即不可强迫移动。这样电缆彼此间或与导向装置这间可经相对移动。经过一段时间的操作后,好检查一下电缆的位置。该检查必须在推拉移动后进行。 7.如果拖链折断,则其电缆也需要更换,因为过度拉伸造成的损坏无法避免。

1、拖链电缆的敷设不能扭曲,即不可从电缆卷筒或电缆盘的某一端解开电缆,而应先旋转卷筒或电缆盘将电缆展开,必要时可将电缆展开或悬挂起来。用于该场合的电缆只能直接从电缆卷上取得。2、必须注意电缆的小弯曲半径。3、电缆必须松散的并排敷设在拖链中,尽可能分开排列,用隔片分开或穿入支架空挡的分离空洞中,在拖链中电缆间的空隙至少应为电缆直径的10% 。4、拖链中的电缆不得相互接触或困在一起。5、电缆的两点都必须固定,或至少在拖链的运动端必须固定。一般电缆的移动点离拖链端部的距离应为电缆直径的20-30倍。6、请确保电缆在弯曲半径内完全移动,即不可强迫移动。这样电缆彼此间或与导向装置这间可经相对移动。经过一段时间的操作后,好检查一下电缆的位置。该检查必须在推拉移动后进行。 7、如果拖链折断,则其电缆也需要更换,因为过度拉伸造成的损坏无法避免。
