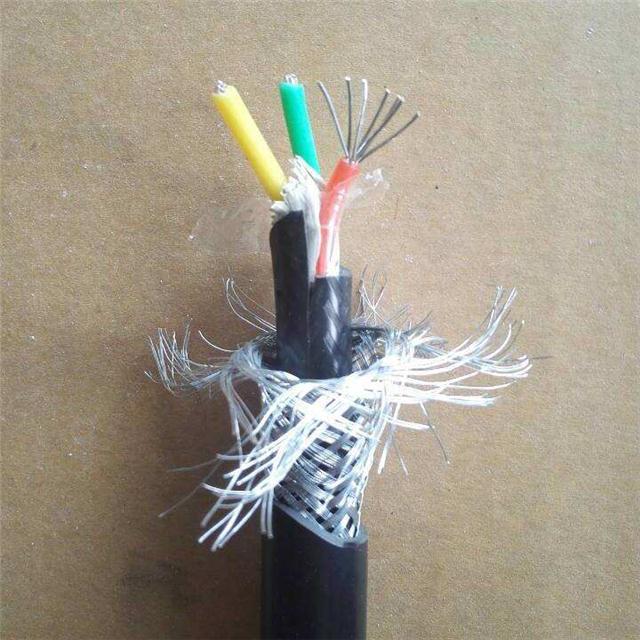

高柔性拖链专用电缆

高柔性拖链专用电缆的正确选型步骤:确定电缆的具体型号规格,电缆在设备上使用,需要过多大的电流、电压、功率等,这直接决定了电缆使用多大平方及电缆需要几芯,是否带屏蔽,是分屏蔽还是总屏蔽,在确定之前都需要
产品描述

高柔性拖链专用电缆的正确选型步骤:

确定电缆的具体型号规格,电缆在设备上使用,需要过多大的电流、电压、功率等,这直接决定了电缆使用多大平方及电缆需要几芯,是否带屏蔽,是分屏蔽还是总屏蔽,在确定之前都需要了解清楚。

确定电缆的移动速度,整根使用距离。电缆移动速度的快慢直接决定了电缆的使用寿命,所以在采购之前需了解电缆的移动速度快慢,以确定生产厂家采用什么样的材质来进一步保证电缆更长的使用寿命。

确定电缆的弯曲半径,电缆弯曲半径的大小也关系到电缆的使用寿命问题,弯曲半径越小,对电缆的要求越严格,在电缆材质的选购上也需要更严格。

确定电缆的使用环境。比如电缆的使用环境有没有需要耐油、防水、耐酸碱腐蚀、耐高低温等情况,常规工业环境下的拖链电缆,不能用于特殊环境下使用,针对不同的工业环境,采用相对应的外护套材料,才能保证拖链电缆更长的使用寿命。

高柔性拖链专用电缆的相关参数:

导体:多股超细经绞无氧裸铜丝,电缆导体铜丝的大小决定了电缆的柔软度,一般而言,导体铜丝越细,电缆柔软度越好,但对于拖链中使用的电缆而言,并不是越柔软越好,相反太柔软,容电缆在运作过程中容易产生缠绕的现象,具体多大的铜导体适合使用,技术都会为您作出合理的建议。

绝缘:绝缘材质选用混合型弹性体丁腈/TPE材料,,绝缘材料不能彼此粘连,需要保证电缆使用中的耐弯折性。

填充:填充材料的重要的作用是抗拉并保证电缆的圆整性,同时防止电缆内部芯线在运动时相互摩擦,起到很好保护芯线绞线结构。

绞线结构:防扭结构分层,或分组式间隙填充,主要是根据电缆芯数而定,合理的绞线结构,能很好的保证电缆在运行中,电缆芯线在电缆里不会散乱,进而不会出现电缆鼓包的现象。

屏蔽:多数情况下采用镀锡铜网编织屏蔽,或铝箔绕包,亦或镀锡铜网编织屏蔽加铝箔绕包,具体使用情况根据电缆的具体使用而定,其作用主要是保证电缆信号的稳定传输,不受外界的干扰,同时,也有保证一定的防扭作用。

外护套:混合型丁腈材质或聚氨酯材质,具体根据电缆的使用环境而定。其主要的作用是起保护和密封的作用。

●高柔性拖链专用电缆产品特性:
特殊柔性结构设计:柔软、耐弯,适用于高频移动弯曲场合下的安装使用;
高密度镀锡铜网屏蔽或双屏蔽结构:能够有效的对抗电磁干扰,保证电缆的数据信号传输稳定;
电缆内部可根据需要加入涤纶丝/芳纶丝等抗拉材质:增加电缆的抗拉性能,满足使用需求;
特殊改性弹性体丁晴材质护套:电缆耐磨、抗撕裂、耐候、耐油,耐气态雾态形式腐蚀;
特殊进口聚氨酯材质,电缆更具抗拉、抗撕裂、抗机械疲劳、耐磨、耐油、耐酸碱腐蚀、防水等特性;
1、极细导体及特殊结构设计及材料,加强了其耐磨耐弯曲性。内有特种抗拉加强纤维大大的提高了产品使用寿命及抗拉性;
2、屏蔽层采用镀锡铜丝防止氧化;且覆盖率非常紧密达90%,减少使用过程中出现的干扰及防止误动作。
3、特种改性PUR护套,提高柔性电缆耐扭转能力及耐弯折性能,更适合机器人常扭转手臂的布线。
